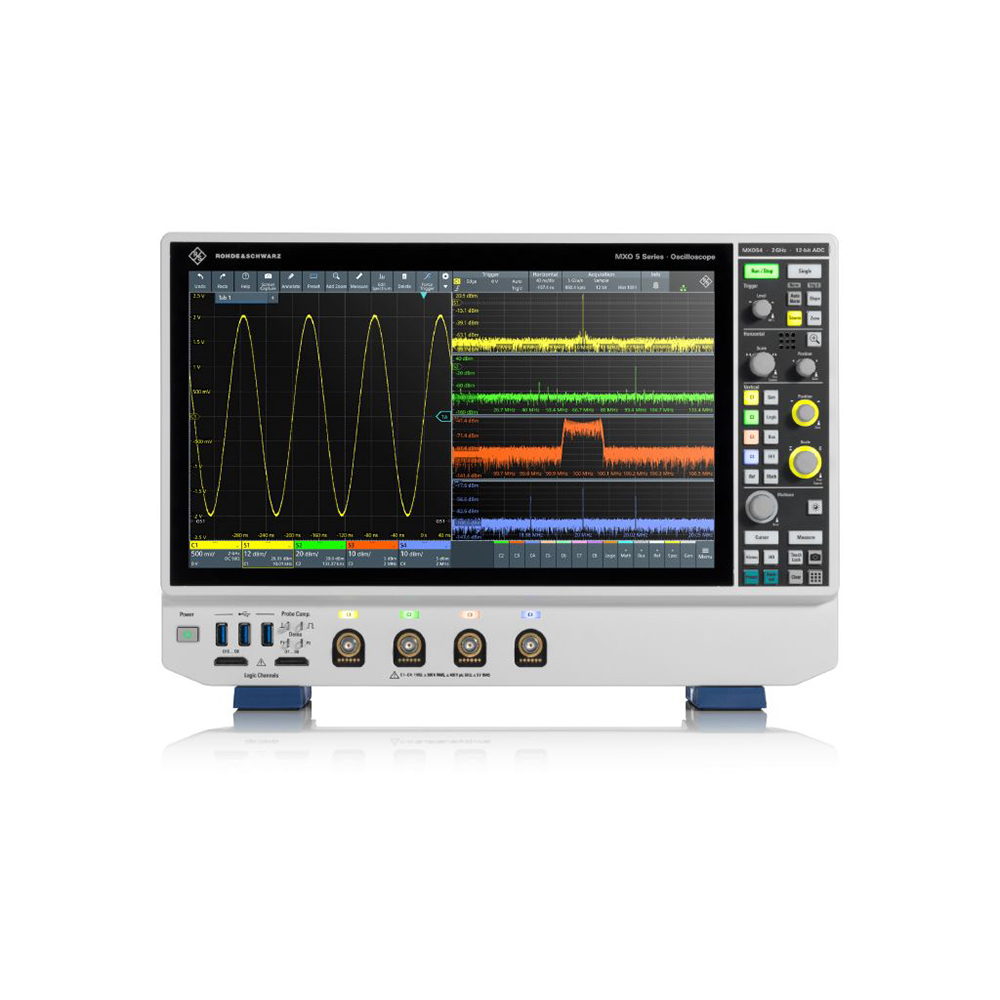

示波器MXO54

产品编码：16016
产品名称：示波器
产品型号：MXO54
参考价格：¥223650.00
生产厂商：罗德与施瓦茨
简要参数：

示波器，带宽: 350MHz～2GHz (四通道); 100MHz～2GHz (八通道)，全球首屈一指的示波器，波形捕获率超过450万波形/秒，频谱采集率超过45，000FFT/s，业内出众的系统架构:18位垂直分辨率/12位ADC和10位ENOB模拟、频谱和数学运算区域触发，业内出色的标配存储:500Mpts。

浏览记录

垂直系统:模拟频道
输入通道		4通道或8通道
输入阻抗		50 Ω ± 1.5% 1 MΩ±1% 12 pF （实测值）
模拟带宽（-3分贝）	四通道仪器在50 Q输入阻抗时
	MXO 54	≥ 350 MHz
	MXO 54 配备 -B245 选件	≥ 500 MHz
	MXO 54机型，可选配-B2410功能	≥ 1 GHz
	MXO 54机型，可选配-B2420功能	2kHz
	输入阻抗为1 MQ
	MXO 54	>350 MHz （测量值）
	MXO 54 配备 -B245 选件	>500 MHz （测量值）
	MXO 54机型，可选配-B2410功能	700 MHz （测量值）1）
	MXO 54机型，可选配-B2420功能	700 MHz （测量值）1
	8通道仪器
	在50 Q输入阻抗时
	MXO 58	≥ 100 MHz
	MXO 58 带 -B282选项	≥ 200 MHz
	MXO 58 带 -B283选项	≥ 350 MHz
	MXO 58 配备 -B285 选件	≥ 500 MHz
	MXO 58 带 -B2810选项	≥ 1 GHz
	MXO 58 带 -B2820选项	2kHz
	输入阻抗为1 MQ
	MXO 58	>100 MHz （测量值）
	MXO 58 带 -B282选项	≥ 200 MHz
	MXO 58 带 -B283选项	≥ 350 MHz
	MXO 58 配备 -B285 选件	500 MHz（实测值）
	MXO 58 带 -B2810选项	700 MHz （测量值）1
	MXO 58 带 -B2820选项	700 MHz （测量值）1）
额外的带宽滤波器可供使用，其范围可达仪器带宽	1 GHz,500/350/200/100/50/20 MHz （实测值）
上升/下降时间（已计算）	10%至90%，在50 Q时
	四通道仪器
	MXO 54	1.75秒
	MXO 54 配备 -B245 选件	< 700 ps
	MXO 54机型，可选配-B2410功能	350马力
	MXO 54机型，可选配-B2420功能	175马力
	8通道仪器
	MXO 58	3.5 ns
	MXO 58 带 -B282选项	1.75s
	MXO 58 带 -B283选项	1ns
	MXO 58 配备 -B285 选件	< 700 ps
	MXO 58 带 -B2810选项	350马力
	MXO 58 带 -B2820选项	175ps2交错，350马力（非交织）
有效位数（测量值）	在50 Q、50 mV/div模式下，采用HD模式和数字滤波器，10 MHz正弦信号，满量程为80%
	10 MHz	10.0
	20 MHz	9.6
	100 MHz	8.7
	200 MHz	8.2
	300 MHz	7.9
	500 MHz	7.6
	1kHz	7.0
垂直分辨率		12位元
		18位元用于高清（HD）模式

输入灵敏度	at 50 Ω	0.5 mV/div至3 V/div，支持所有输入灵敏度范围内的完整模拟带宽
	1MΩ	0.5 mV/div至10 V/div，支持所有输入灵敏度范围内的完整模拟带宽
直流增益准确性	偏移量和位置设定为0 v，经过自校准后
	输入灵敏度>5 mV/div	+1%满量程
	输入灵敏度5 mV/div至大于1 mV/div	+1.5%满量程
	输入灵敏度500 V/div	+2.5%满量程
输入耦合	at 50 Ω	DC
	1MΩ	DC,交流电（大于7Hz）
最大输入电压	at 50 Ω	5V（有效值），30V（电压值）
	1兆欧	300 V（均方根值），400 V（电压值），在高于250 kHz时以每10分贝衰减20 dB的速率降至5 V（均方根值）
	在1 MQ条件下，使用R&SRT-ZP11被动探针	400V (均方根值)，1800V (峰值电压) 300V(均方根值)，CAT II级；有关额定值及具体细节的内容，请参阅R&SRT-Zxx标准探针规格 (PD 3607.3851.22)
位置范围		±5分
偏移范围在50 Ω时	输入灵敏度
	120 mV/div至3 V/div	±（15V-输入灵敏度×位置）
	33 mV/div至<120 mV/div	(7V输入灵敏度×位移)
	0.5 mV/div至<33 mV/div	(2V输入灵敏度×位移)
偏移范围在1 MQ处	输入灵敏度
	800 mV/div至10 V/div	±200 V
	80 mV/div至<800 mV/div	±50 V
	0.5 mV/div至<80 mV/div	±（5V - 输入灵敏度×位移）
偏移准确性		（0.35% x \|净偏移量\| + 0.5 mV +） 0.1分数 x 输入灵敏度）；（净偏移量 = 偏移量 - 位置x输入灵敏度）
直流测量准确性	通过使用高清晰度（HD）模式、波形平均处理或两者结合的方式对测量噪声进行充分抑制后	（直流增益准确性 × 读数与净偏置值之差 + 偏置准确性）
通道间校准（各通道具有相同的输入灵敏度）	仪器频带内的输入频率	60分贝（1:1000）

1兆欧（实测值）			输入灵敏度	模拟带宽（-3分贝）
				100 MHz		200 MHz	350 MHz		500 MHz	700 MHz
			0.5 mV/div	35μV		40μV	46 μV		54μV	85μV
			1 mV/div	36μV		42μV	49 μV		57μV	89μV
			2 mV/div	38μV		45μV	54 μV		64 μV	101μV
			5 mV/div	47μV		58 μV	77μV		92μV	141μV
			10 mV/div	68 μV		89 μV	126μV		152μV	229 μV
			20 mV/div	120μV		161μV	235 μV		285 μV	428μV
			50 mV/div	297μV		401μV	592 μV		719μV	1.08 mV
			100 mV/div	678μV		892μV	1.25 mV		1.47 mV	2.16 mV
			200 mV/分组	1.21 mV		1.62 mV	2.33 mV		2.77 mV	4.09 mV
			500 mV/div	2.88 mV		3.88 mV	5.68 mV		6.76 mV	10.01 mV
			1 V/div	6.11 mV		8.08 mV	11.54 mV		13.56 mV	18.51 mV
			2 V/div	11.42 mV		15.20 mV	22.04 mV		25.98 mV	35.39 mV
			5 V/div	29.10 mV		38.75 mV	56.46 mV		66.60 mV	90.40 mV
			10伏/分	44.33 mV		58.62 mV	85.77 mV		101.12 mV	137.86 mV
垂直系统：数字渠道
输入通道					16个逻辑通道（D0至D15）
输入通道的排列方式					分为两个逻辑探针，每个探针各有8个通道，探针与相应通道（D0至D7和D8至D15）的分配情况会显示在探针上
输入阻抗					100 kΩ±2%\|+4 pF（测量值）于探针尖端处
最大输入频率	具有最低输入电压摆幅和滞后设置的信号：正常				400 MHz（实测值）
最大输入电压					±40 V（V_）；32 V（RMS），在高于25 MHz的频率上，衰减系数为20 dB/decade，降至7 V（RMS）。500 mV（V_）（测量值）
最低输入电压波动量					500 mV（V_）（测量值）
阈值组					D0至D3，D4至D7，D8至D11以及D12至D15
阈值水平	范围				±8 V，以25 mv的步长变化
	预定义				CMOS 5.0 V，CMOS 3.3 V，CMOS 2.5 V，TTL，ECL，PECL，LVPECL
阈值准确性	介于+4 V之间的阈值水平				+（100 mV+ 3%的阈值设定值）
比较器滞后量					正常、稳健、最大值
水平系统
时间基区间								可在200 ps/div至10000 s/div之间进行选择，每分的时间设置可调整至该范围内的任何数值
偏斜校正范围（通道偏斜校正）		模拟频道之间						20ms
		数字渠道之间						100s
参考位置								测量显示区域的0%至100%
水平位置范围（触发偏移范围）		最大值。						+（内存深度/当前采样率）
		min.						–5000 s
模式								正常的
通道间偏移量		模拟频道之间						100帕斯卡（测量值）
		数字渠道之间						500 ps（测量值）
时间基准准确性		交付/校准后，在+23℃条件下						±0.2 ppm
		在校准期间内						±1 ppm
时间差准确性		对应于同一采集和通道上两个边缘之间的时间误差；信号幅度大于五个分度值，测量阈值设为50%，垂直增益为10 mV/div或以上；上升时间低于四个采样周期；以实时模式获取波形						（0.20/实时采样率 + 时间基准准确性 × \|读数\|（峰值）（测量值）


模拟频道（实时）	最多5 G样本/秒（4通道），最多2.5 G样本/秒（8通道）
模拟频道（经插值处理）	最大采样速率：5次/s
数字渠道	每条通道最大采样速率可达5 Gsample/s
最大值。	4500000个波形/秒

获取系统
触发重新装填时间	min.	21秒
记忆深度 4)	标准
仅限模拟频道		拥有 8 个活跃频道: 最多 500 M积分（单次获取） ▶最多可达 250 M 点数（持续运行），同时拥有 4 个活跃通道: ▶最多 500 M 点（单次捕获且运行持续）
仅限数字频道（MSO）		拥有 16 个数字频道: 最多 500 M 点数（单次捕获），附带 8 个数字通道: 最多 500 MP 点（持续运行）
混合模拟和数字技术		拥有 2 个模拟频道和 8 个数字频道: 最多 500 M积分（单次获取） ▶最多 250 M 点（持续运行）
配备 R&S MXO5-B110 内存选项 1 G 点
仅限模拟频道		拥有 4 个活跃频道: ▶最多 1 G 点（单次捕获），同时使用 2 个活跃通道: ▶最大值 1 G 点（持续运行）
仅限数字频道（MSO）		拥有 16 个数字频道: ▶最多 500 M积分（单次获取） ▶最多 250 M 点数（持续运行），配备 8 个数字通道: ▶最大 1 个 G 点（单次捕获） ▶最多 500 M 点（持续运行）
混合模拟和数字技术		拥有 2 个模拟频道和 8 个数字频道: 最多 500 M积分（单次获取） ▶最多 250 M 点（持续运行）
收购模式	样品	分频间隔中的中间样本
	峰值检测	分频间隔内最大和最小的样本
抽样模式	平均的	抽样间隔内的样本平均值
	平均波形数量	2至16777215
	信封	获取的波形信封
	实时模式	由数字转换器设定的最大采样率
插值模式		通过插值技术提高采样分辨率；最大采样速率为 5 Tsample/s
快速分割模式
在采集存储器中不间断地记录波形，且不会因可视化操作而中断
最大实时波形采集速率		>4600000 波形/秒
连续两次采集之间最短的盲测时间		21秒
高清晰度模式
一般说明
数值分辨率	带宽，为 5 G 样本/秒	位分辨率
	1KHz至10MHz	18位
	100 MHz	16位
	200 MHz	15位
	500 MHz	14位
实时采样率	所有型号	4通道时最大采样率为2.5 Gsample/s,8通道时最大采样率为1.25 Gsample/s
触发系统
触发源	模拟通道（C1至C8）、数字通道（DO至D15）、外部触发输入、线触发、串行总线
触发水平范围	距屏幕中心点 5 像素
触发模式	自动、正常、单件、n单件

触发系统
触发灵敏度	全尺寸正弦波，频率设定为-3分贝带宽		0.0001分贝，适用于所有垂直刻度范围内的从直流到仪器频带的转换，用户可自行调整
触发抖动	标准	<1ps（RMS）（测量值）
耦合模式	HF拒收	与所选频道相同可选择的截止频率范围为1kHz至500 MHz
耦合模式	LF拒绝	衰减频率 <50 kHz
触发滞后效应	模式	自动（默认设置）或手动
触发滞后效应	调整分辨率	0.0001分度，适用于所有垂直刻度范围从DC至仪器带宽的转换
暂停范围	时间	100纳秒至10秒，固定值和随机值
主要触发模式
边缘	针对指定边（正、负或两者兼有）及级别的触发条件
小差错	针对正、负或双极性故障触发的机制，其持续时间可短于或长于指定宽度
宽度	故障宽度	200 ps至1000 s
宽度	对特定宽度的正脉冲或负脉冲进行触发；宽度可短、可长，可在指定范围内或超出该范围
小家畜	脉冲宽度	200 ps至1000 s
小家畜	触发电源于正、负或任一极性脉冲，该脉冲跨越了一个阈值但并未在跨越第一个阈值之前再次越过第二个阈值；脉冲宽度可以是任意的、较短的、较长的、位于或超出指定范围之内
窗口	运行脉冲宽度	200 ps至1000 s
窗口	当信号进入或离开某一特定电压范围时便会触发；此外，当信号在一定时间内持续处于该电压范围内或范围外时同样会触发
超时	当信号在一定时间内保持高、低或不变状态时，便会触发相应动作
间隔	超时	0秒至1000秒
间隔	当相邻两个具有相同斜度（正或负）的边缘之间的时间间隔缩短、延长、处于指定范围以内或以外时，便会触发相应条件
转角速率	间隔时间	200 ps至1000 s
转角速率	当信号边沿在预设的上下电压等级之间切换所需时间较短、较长、处于指定范围之内或之外时，触发电路会被触发；边沿斜率可以是正、负或两者兼有
设置与保持	切换时间	0秒至1000秒
设置与保持	设置时间及保持时间违规触发机制，用于检测时钟信号与存在于任意两个输入通道上的数据信号之间的差异；用户可指定被监测的时间间隔范围，该范围应在时钟边沿附近从-100 s到100 s之间，且宽度至少应为200 ps
图案	当输入通道的逻辑组合（与、或非、或、非或）在一定时间内保持为真（无论是短暂、较长、处于指定范围之内还是之外）时，便会触发相应的事件
状态	当输入通道的逻辑组合（与、或非、或、非或）在某一个选定通道的斜率（正、负或两者兼有）上保持为真时，便会触发此功能
高级触发模式
区域触发器	针对显示屏幕上绘制的用户定义区域设置的触发机制
序列触发器（A/B/R触发器）	来源	获取的波形（输入通道）、数学波形（包括功率分析波形）、频谱波形
	区域/地段数量	最多可达4个区域，每个区域最多包含8个区域
	区域形状	最多包含16个点的多边形
	区域类型	必须相交，不能相交
	区域组合	利用布尔表达式对多个源的区域进行逻辑组合
	触发器兼容性	需要序列触发器、AD区域触发器，其中主A条件可以是：边缘、抖动、宽度、短脉冲、窗口、超时、间隔、扫描速率、状态、模式
在A事件发生后触发B事件；在A事件后出现延迟条件（以时间间隔形式指定）；可选的R事件可重置触发序列OA
触发源	模拟频道（C1至C8）
一场活动	边缘、故障、宽度、短边、窗口、超时、间隔、角加速度
B事件	边缘、故障、宽度、短边、窗口、超时、间隔、角加速度
R事件	边缘、故障、宽度、短边、窗口、超时、间隔、角加速度

触发系统
串行总线触发器	可选择的	查看专用的触发和解码选项
触发输入	输入阻抗	50（实测值）或 1MΩ（实测值）11pF（实测值）
	50 Q时的最大输入电压	30 V（V）
	1 MΩ时的最大输入电压	300 V（均方根值），400 V（电压值），在高于250 kHz时以每10分贝衰减20 dB的速率降至5 V（均方根值）
	触发级别	±5 V
	敏感
	输入频率<500 MHz	300 mV（V）（实测值）
	输入耦合	AC,直流电（50 Ω和1 MΩ）
	触发过滤器	高频抑制（衰减量超过50 kHz）、低频抑制（衰减量低于50 kHz）、噪声抑制
	触发模式	边缘（正、负或两者兼有）
触发输出	功能性	每个触发信号采集事件都会产生一个脉冲信号。
	输出电压	高阻抗时为0 V至5 V（标称值）；50Ω时为0 V至2.5 V（标称值）
	脉冲宽度	可在16 ns至50 ms之间进行选择
	脉搏极性	低活性或高活性
	输出延迟	这取决于触发设置
频谱分析
一般说明	频谱分析功能可在频率域内最多进行四次信号分析。
光谱	来源	频道1至频道8
	设置参数	中心频率、频率范围、分辨率带宽（自动或手动）、门位、门宽、垂直缩放、垂直位置
	缩放比例	dBm,dBv,dBuV,V（RMS）
	跨度	1 Hz至1.8 GHz 5）
	分辨率带宽（RBW）	（span/4）>RBW>（span/6000）
	窗户	平顶函数、汉宁函数、汉明函数、布莱克曼函数、矩形函数、凯撒贝塞尔函数、高斯函数
	跟踪类型	正常值、最大值、最小值、平均值
	最大实时波形采集速率	40000个波形/秒
大门	限定用于频谱分析的显示区域
高峰列表	峰值列表中的数值也在图中有所显示，以便于进行轻松关联。
射频特性
灵敏度/噪声密度	1千兆赫在输入灵敏度处对功率谱密度进行1 GHz测量 2 mV/div，对应于示波器 -30 dBm的输入范围，使用频谱分析功能，中心频率为1 GHz，跨度为500 kHz，RBW为3 kHz	-160 dBm (1 Hz) （meas）
噪声系数	1KHz （根据上述噪声功率密度计算得出）	14分贝（实测值）
动态范围	针对1 GHz输入载波进行测量，该载波在示波器输入端的电平为 -3 dBm，使用频谱分析方法，中心频率为1 GHz，频带宽度为2 MHz，从中心频率起RBW为400 Hz，幅度为+20 MHz	106分贝（实测值）
绝对幅度准确性	0 Hz至1.2 GHz	±1dB（测量值）
无伪像动态范围（不含谐波）	针对250 MHz输入载波进行测量，该载波的输入灵敏度为50 mV/div时电平为 -3 dBm，使用频谱分析技术，中心频率为900 MHz，频宽为1.8 GHz，RBW为300 kHz	67 dBc（测量值）
二次谐波失真	针对250 MHz输入载波进行测量，在输入灵敏度为50 mV/div时，载波电平为 -3 dBm。使用频谱分析方法，中心频率为900 MHz，频宽为1.8 GHz，RBW为300 kHz	-65 dBc（测量值）

射频特性
三次谐波失真	在输入灵敏度50 mV/div下，对250 MHz输入载波进行测量，电平为-3 dBm，使用中心频率900 MHz、跨度1.8 GHz、RBW 300 kHz的频谱分析。	-49 dBc（测量值）
波形测量
自动测量	对采集的波形（输入通道）、数学波形、参考波形进行测量	幅度、高、低、最大值、最小值、峰值、均值、均方根值、标准差、正过冲、负过冲、面积、上升时间、下降时间、正脉冲宽度、负脉冲宽度、周期、频率、正占空比、负占空比、延迟、相位、脉冲宽度、脉冲计数、边缘计数、脉冲列、正切换、负切换、周期面积、周期均值、周期均方根值、周期标准差、设置时间、保持时间、设置/保持时间、设置/保持比、上升速率、下降速率、触发延迟
	门限	限定用于自动测量的显示区域
	参考电平	用户可配置的垂直电平定义自动测量的支持结构
	统计信息	显示每次自动测量的最大值、最小值、平均值、标准差和测量次数
	活动测量数量	24
	结果线注释
光标测量	可用光标	屏幕上最多可显示四个光标组，每组包含两个水平和两个垂直光标
	目标波形	采集波形（输入通道）、数学波形、参考波形、XY图
	操作模式	垂直测量、水平测量或两者兼有；垂直光标可手动设置或锁定到波形
	源模式	单源，使用第二源，多源（多通道光标）
波形直方图	多源模式选择	采集波形（输入通道）、数学波形、参考波形
	图表数量	最多8个
	源	采集波形（输入通道）、数学波形、参考波形
	模式	垂直，水平
	窗口处理	用户自定义
波形数学运算
通用功能	数学方程数量	最多8个
	参考波形数量	最多8个
	源	通道1至8，数学波形1至8，参考波形1至8
函数	运算符	加法、减法、乘法、除法、绝对值、平方、平方根、积分、微分、对数、自然对数、二进制对数、倒数、反演、低通滤波器、高通滤波器、重缩放(a ‘ x+b)
	滤波器	低通，高通
	滤波器类型	高斯，矩形
	门限	限定用于波形数学运算的显示区域
数字电压表
精度		与电压表源的通道设置相关
测量		直流、直流均方根、交流均方根
源	MXO 54	C1,C2,C3,C4
	MXO 58	C1,C2,C3,C4,C5,C6,C7,C8
测量次数		最多4个

数字电压表
解决		多达 6 位数字
频带		最高可达 20 MHz
显示特性
图表类型		Yt,XY,zoom,spectrum
显示配置（波形布局）		显示区域可通过拖放信号图标的方式被分割为独立的图表区域，每个图表均可容纳任意数量的信号。图表可以相互叠放，随后可通过动态标签（标签 1 等）进行访问
信号图标		每个活跃波形均通过信号条上的信号图标加以表示；该信号图标会显示具体的垂直设置和采集设置
工具条计算积分		快速访问重要工具；多数常用参数可直接通过简单菜单进行设置，并可在主菜单中访问更详细的参数；用户可在工具栏中对工具进行自定义选择
上方菜单栏		显示触发器、水平及采集系统设置；便于快速访问这些设置
主菜单		通过简洁的菜单结构，用户可访问所有仪器设置功能
轴标签		x轴和y轴上均标有数值及物理单位
图表标签		图表可以单独用描述性、用户自定义的名称进行标注
图表布局		网格、十字线、轴标签及图表标签功能均可单独进行开启或关闭操作
坚持		50ms至50s，或无限
变焦		纵向与横向；触摸界面简化了在缩放窗口上进行尺寸调整和拖拽操作的过程
信号颜色（波形编码）		预定义或用户定义的持久显示颜色表
历史与分段式存储
获取存储器	自动的		分段大小和采样率的自动设置
	手动的		用户可自定义分段大小和采样速率设置
内存分段	功能		用于获取过程的内存段
	段数		记录长度	分段（最多）
			1 k点	1048575
			2 k点	524287
			5 k点	262143
			1万积分	131071
			20 k点	65535
			50 k点	32767
			10万积分	16383
			20万积分	9361
			500 k点	4095
			1 M点	2113
			2 M点	1056
			5 M点	427
			10 M点	213
			20 M点	106
			50 M点	41
			100 M点	20
			200 M点	9
			500 M点	3
			1个点	1
	分段功能适用于所有模拟及逻辑通道、协议解码和频谱分析
快速分段模式	在采集存储器中不间断地连续记录波形，且不会因可视化操作而中断；关于连续采集之间的时间间隔，请参阅“采集系统”
历史模式	功能		历史模式是一种始终开启的功能，可让用户访问分段存储器中的过往记录。
	时间戳分辨率		1 ns
	历史玩家		重放已记录的波形；可进行重复操作；速度可调；可手动切换至下一/上一段；输入数字段号
	分析选项		叠加所有片段、平均所有片段、包络所有片段

掩码测试
测试定义	掩码数量	最多同时处理8个
	源	采集的波形（输入通道）、数学波形、参考波形、频谱波形、XY图
	失败条件	波形命中
	测试速率	最高可达每秒400万波形
	错误时的操作	采集停止，蜂鸣，保存波形，截图，触发输出脉冲开启
带段的掩码定义	每个掩码测试的段数	最多8个
	段定义	至少包含3个点的数组定义内区域
结果统计	类别	总完成采集、失败采集、通过采集、失败率、整体测试结果（通过/失败）
可视化选项	波形样式	向量，点
	掩码颜色	无违规遮罩的预定义颜色（半透明灰色），有违规遮罩的预定义颜色（半透明红色）
R&SScopeSync
支持的仪器	MXO 44,MXO 54,MXO 58,MXO 54C,MXO 58C	支持这些仪器的任意组合，既可作为示波器1也可作为示波器2
最大通道数	示波器1：MXO 44或MXO 54或MXO 540	8个带R&SScopeSync，16个带R&SScopeSync + 额外GetSignals
	示波器2：MXO 44 或 MXO 54 或 MXO 54C	8个带R&SScopeSync，16个带R&SScopeSync + 额外GetSignals
	示波器1：MXO 44 或 MXO 54 或 MXO 54C；示波器2：MXO 58 或 MXO 58C	12个带R&S ScopeSync 20个带R&SScopeSync + 额外GetSignals
	示波器1：MXO 58或MXO 58C；示波器2：MXO 58或MXO 58C	16个，使用R&S ScopeSync；24个，使用R&SScopeSync + 额外的GetSignals
触发输出到触发输入抖动	跨两个仪器，示波器1/示波器2	250皮秒（RMS）（测量值）
杂项功能
远程控制	网页界面	通过网页浏览器完全操作仪器的触摸界面、按键和多功能轮盘
	VNC	通过虚拟网络计算控制仪器
	SCPI	通过 VISA 的标准仪器编程接口
	WebDAV	支持网络分布式编辑和版本控制（WebDAV）协议，通过应用代理提供安全访问
语言	用户界面可用语言	英语、德语、法语、简体中文、繁体中文、日语、俄语、西班牙语、意大利语、葡萄牙语、韩语、捷克语、波兰语
语言	仪器在线帮助	英语
保存	目标	内部存储、USB介质和远程网络驱动器
保存	数据和文件管理	设置：保存集、发生器、截图波形数据和结果：波形、会话、结果、直方图
	波形文件格式	罗德与施瓦茨波形数据二进制格式（.bin）、逗号分隔值格式（.csv）、层次数据格式（.h5）多波形压缩格式（.zip/.csv）
	导出模式控制	显示、所有数据、光标、门控、手动压缩格式（.zip），可包含显示/图表设置、通道波形和参考波形
调用	会话	压缩格式（.zip），可包含显示/图表设置、通道波形和参考波形
调用	数据和文件管理	设置：保存集和生成器波形数据：参考与会话

输入与输出
前面
通道输入端			BNC；详情请参见“垂直系统”
		探测接口	被动探头的自动检测功能，罗德与施瓦茨主动探针接口
数字通道输入端		D15至D8,D7至D0	R&SRT-ZL04逻辑探针的接口
探针补偿输出		信号形状	矩形波，Vlow = 0V，Vhigh = 3.3V，幅度3.3V（V）5%（测量值）
		频率	1kHz±1%（测量值）。
USB接口			3个USB 3.1 Gen 1接口，A型插头
演示P1,P2		用于演示应用的模拟信号输出	Vp≤±5V（meas.）
后面的
触发输出			BNC；详情请见触发系统
触发输入			BNC；详情请见触发系统
波形发生器输出端（需选用R&SMXO5-B6选项）			BNC；详情请参见R&SMXO5-B6选项、演示用连接件以及GND连接件
USB接口			1 x USB 3.1 Gen 1端口，B型插头
参考输入		连接器	BNC
		阻抗	50Ω（额定）
		输入频率	10 MHz（±20 ppm）
		敏感	-10 dBm至50 dBm，10 MHz时<10 dBm
参考输出		连接器	BNC
		阻抗	50欧码（额定）
		输出信号	10 MHz（以时间基准准确性为准），8 dBm（标称值）
安全插槽			适用于标准Kensington风格锁
VESA支架		通过R&SMXO5-Z7 VESA适配器	VESA兼容式安装接口，100mm×100mm图案尺寸，依据FDMI MIS-D标准，使用M4x10螺钉时可承重高达14kg
右侧
地面插座			与地线相连
USB接口			2个USB 3.1 Gen 1接口，A型插头
局域网接口			RJ-45连接器，支持10/100/1000BASE-T，符合LXI标准
外部显示器接口			HDMI 2.0和DisplayPort++ 1.3，示波器显示屏输出功能
一般数据
显示	类型	15.6英寸液晶TFT彩色显示屏，配备电容式触摸屏
	解决	1920 × 1080像素（全高清）
温度
温度范围	工作温度范围	0°C至+50°C
	储存温度范围	-40°C至+70°C
		符合MIL-PRF-28800F第4.5.5.1.1.1条第3类规定，适用于+45°C条件下的运行
气候耐受性	湿热	在相对湿度为85%的条件下，温度为+25°C/+50°C，循环变化，符合IEC 60068-2-30标准
高度
操作		海拔高度最高可达3000米
非操作性		海拔高度最高可达4600米
机械阻力
振动	正弦波形	5 Hz至150 Hz，最大值在55 Hz时为1.8g；从55 Hz至150 Hz时为0.5克，符合EN60068-2-6标准
		10 Hz至55 Hz，符合MIL-PRF-28800F第4.5.5.3.2条、第3类标准
	随意	频率为8 Hz至500 Hz，加速度为1.2 g（均方根值），符合EN 60068-2-64标准
		频率范围为5 Hz至500 Hz，加速度为2.058 g（均方根值），符合MIL-PRF-28800F第4.5.5.3.1条的规定，属于第3类

联系我们

产品档案

示波器MXO54

浏览记录

产品规格

产品配件

数据手册
