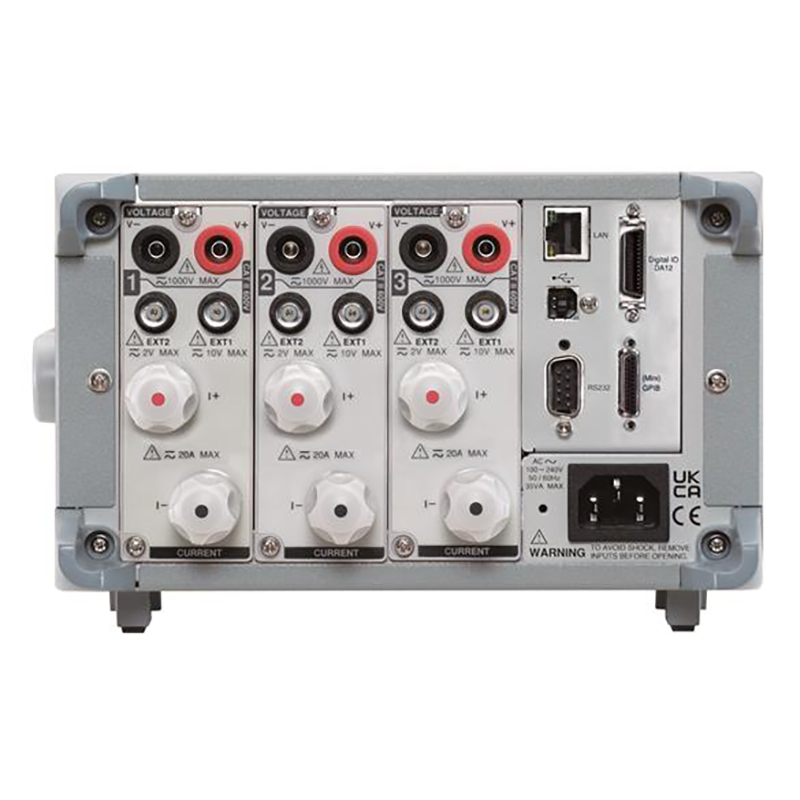

固纬电子的 GPM-8320/8330/8320-60/8330-60 是专门为测量三相交流电源的功率而设计的数字功率计，适用于大多数电气和电子产品测试应用(GPM-8320/8320-60提供2个模块，GPM-8330/8330-60提供3个模块)，型号后缀的"-60"表示其直接测量输入的最大电流可达 60A。该产品测试带宽可达 DC，0.1Hz~100kHz，采用 16 位 A/D、采样率 300kHz。还提供 5"TFTLCD 显示屏、5位数测量显示、25 种不同的功率测量参数，有着高精度测量能力。GPM-8320/8330/8320-60/8330-60 还具有波形显示功能(电压/电流/功率)、 积分测量功能、各阶谐波测量和分析(50/60Hz 测量符合 IEC61000-4-7要求)外部互感器输入端子和各种通信接口。这些功能帮助用户实现清晰、便捷、准确的功率测量，使其成为同类产品中功能齐全、性价比高的功率表。 GPM-8320/8330/8320-60/8330-60 提供多种输入电压配置接线模式(1P3W/3P3W/3P4W/3V3A)。用户可以根据自己的具体要求选择接线方式，测量特定接线方式的参数，甚至计算效率。此外,1000V 的额定输入电压和 60A 的输入电流，其中GPM-8320/8330 可支持最小电流挡位至 0.5A(分辨率可达 0.1mA)，功率测量分辨率 0.1mW，波峰因素可达3(半量程 CF 可达6或 6A)，且电压/电流/功率测量能力可达 +(0.1% 读值+0.05% 挡位)。用户可以选择不同的测量模式(AC+DC/AC/DCN-MEAN )，为功率测量提供多达 25 个相关参数。这些参数包括电压(Vms/ac/VdcVmn/+pkN-pk)、电流(lrms/lac/ldc/l+pk/1-pk)频率(VHz/IHz)功率(P/P+pk/P-pk),波峰因数(CFV/CFI)视在功率(VA)无功功率(VAR)功率因数(PF)相位角(DEG)、总谐波失真(THDV/THDI)、最大电流比(MCR)和 MATH 计算功能。 GPM-8320/8330/8320-60/8330-60 还有效地利用了 TFTLCD 显示器的优势，以数值和图形的方式提供参数测量结果。在数值方面，它提供了一般模式和多种模式。一般模式包括 4 个选项卡(page1~page4)，每个选项卡可显示 10 个测量参数(2 个主要测量 +8 个监测测量)。用户可以自由组合这些参数，以显示来自各个模块的测量结果。多种模式可以同时显示三个模块的测量结果，特别适合比较模块之间的测量差异，例如三相不平衡。该模式还提供了4个选项卡，每个选项卡可以显示8个测量参数。在图形显示方面，他们提供了一种简单的示波器模式，以波形格式显示电压、电流和功率参数。此外，该显示器提供了数值或条形图显示，用于测量和分析各阶谐波信号，不仅满足了制程测试中对准确性和清晰可读性的需求，还满足了研发、设计和质量验证上多样性的测量应用要求。 GPM-8320/8330/8320-60/8330-60 在辅助量测的机制 /功能上的表现，也是全方位的。对于需要测量大电压的应用，它们提供可与外部电压互感器一起使用的 VT 比率设置。而针对大电流的测量，则取决于电流互感器的类型，是电压输出型还是电流输出型。如果它是电流输出型，可以直接锁定在仪表的后面板上，并与 CT比率设置一起用于测量。如果是电压输出型,则可以通过 GPM-8320/8330/8320-60/8330-60 提供的外部电流传感器输入端子(EXT1/EXT2)进行测量。自动换挡可自定义需要的换挡挡位，以节省不必要的换挡时间。10000笔内部存储器可以按照 GPM-8320/8330/8320-60/8330-60 设置的更新速率或用户定义的时间间隔存储测量数据，以供后续分析。 在数据采集和存储方面，GPM-8320/8330/8320-6018330-60 提供了各种通信接口，包括 RS-232C/SB device(虚拟 COM/LAN 或选配的 GPIB。用户可以根据自己的习惯或与现有的系统接口搭配，选择编写读取测量结果的程序。USB host 可以支持GPM-8320/8330/8320-60/8330-60 的屏幕捕获、内部数据记录和固件更新。对于那些需要使用外部信号控制或数据记录器进行数据记录的人，GPM-8320/8330/8320-60/8330-60还提供了一个选配的数字1/0(DA12)接口(必须在出厂前安装)，该接口可以连接到 PLC或数据记录器等外部控制器，以满足自动测量或长时间记录应用的需求。
规格 |
输入 | GPM-8320/8330 |
项目 | 规格 |
输入类型 | 电压／电 流 通过电阻分压器浮动输入；通过分流器浮动输入 |
测量挡位 | 电压 l5SV, 30V, 60V, l5OV, 300V, 600V, 1OOOV 电流 直接输入 0.5A,lA,2A, 5A, l0A, 20A 传感器输入 EXTl: 2.5V,5V,l0 V;EXT2: 50mV,l00 mV,200mV,500mV,lV,2V |
输入阻抗 | 电压 输入电阻接近2MΩ 电流 宜接输入范围 0.SA ~ 20A 输入电阻 接近5MΩ 传感器 输入 输入范围2.5V ~lOV(EXT l) 输入电阻接近100 kΩ 输入范围50mV ~2V (EXT 2) 输入电阻 接近20 kΩ |
连续最大允许输入 | 电压 峰值l .5kV或均方根值lkV取 较小值 电流 直接输入范围0.5A ~20A 峰值为 100 A或均方根值为30A,取较小值 传感器输入 峰值小干或等于额定范围的 5倍 |
输入带宽 | DC, O,l Hz - 1OOkHz |
连续最大共模电压 | 600 Vr ms , CAT II |
Line filter | 选择 OFF 或ON (截止 频率500 Hz) |
频率滤波器 | 选择OFF 或ON (截止 频率500 Hz) |
A/D 转换器 | 同时转换电压和电流输入 ，分辨率16位，最大转换率约为300kH z |
显示更新问隔 | 当数据更新间隔为 l OOms 时 数字显示10项显示更新间隔为200ms。 当数据更新间隔为 100 ms或250 ms, 并且数值显示设置为矩阵或所有项目时 ，显 示更新间隔为 500 ms。 波形显示更新间隔大约为 l s。 |
电压和电流精度 |
项目 | 规格 |
要求 | 温度 23士 5℃ 湿度 30- 75% RH 输入波形 正弦波峰值因子﹦3 共模电压 0V 显示位数 5位 频率滤波器 打开以测量200 Hz或以下的电压或电流 预热30分钟后 测量范围改变后（零电平补偿）， 更新间隔为250 ms |
精度 | DC 士 (0.1 % 读值 + 0.2% 挡位） 0.1Hz≦ f <45Hz 土 (O.l%读值+ 0.2 % 挡位） 45 Hz≦ f≦66Hz 土 (O.l % 读值+ 0.05 %挡位） 66Hz kHz 士 (O.l %读值+ 0.2 % 挡位） lkHz 土 (0.07*f)%读值+ 0.3%挡位） 10kHz 土 (0.5% 读值+ 0.5 %挡位）土 [{0.04x(f-l0)}%读值］ 超过750V的电压值，其中30kHz 仅为参考值。 |
温度系数 | Add ±0.03% 读值/℃在5至18℃(或28至 40℃范围内 |
当line filter 开启时 | 45 -66 Hz Add 0.3 % 读值 < 45Hz Add 0.1 % 读值 |
峰值系数设置为6或6A时的精度 | 当峰值因子设置为 3时，通过将测量范围误差加倍获得的精度 |
数据更新闻隔引起的精度变化 | 当数据更新间隔为100 ms时，自动，将读数的0.05%增加到0.1Hz至lkH z的精度 |
零位补偿或量程变化后 | 增加0.02% 挡位/℃至直流电压精度 将以下值添加到直流电流精度 5 mA/10 mA/ 20 mA/ 50 mA/100 mA/ 200mA 挡位 5µA/℃ 0.5 A/1A/ 2A/ 5A/ 10A/ 20A 挡位 500µA/℃ 外部电流传感器输入 (/ EXT l) l mV/℃ 外部电流传感器输入 (/ EXT 2) 50µV/℃ |
峰值系数设置为6或6A时的精度 | 当峰值因子设置为 3时，通过将测量范围误差加倍获得的精度 |
数据更新间隔引起的精度变化 | 当数据更新间隔为 100 ms时，自动 将读数的0.05%增加到0.1 Hz至l kH z的精度 |
有功功率精度 |
项目 | 规格 |
要求 | 与电压和电流条件相同 功率因数 1 |
精度 | DC (0.1%读值 + 0.2 % 挡位） O. lHz≦f<45Hz 土 (0.3% 读值+ 0.2 % 挡位） 45 Hz≦f≦66Hz 士 (0.1 % 读值+ 0.05 % 挡位） 66Hz 士 (0.2 %读值+ 0.2 %挡位） lkHz 土 (0.1 % 读值+ 0.3% 挡位）土 [{0.067x (f-1)}% 读值］ 10kHz 士 (0.5% 读值+ 0.5 %挡位）士 [{0.09x(f-l 0)}% 读值］ |
功率因数的影响 | 当功率因数（入） = 0 (S 视在功率） 土 0.1% of S for 45Hz≦f≦66Hz 士{ (0.1 + 0.15 x f)% of S }对千高达100kHz的参考数据 .f是输入信号的频率， 单位为 kH z when O <入< l (<θ>: 电压和电流的相角） （功率读数） X [(功率读数误差 ％）＋（功率范围 %) x (功率范围 /表示视在功率值）+ {tan <θ>×( 入 ﹦O时的影响）％｝］ |
规格 |
当li ne filte r 开启时 | 45 ~ 66Hz Add 0.3 %读值 < 45Hz Add 1 %读值 |
温度系数 | 与电压和电流的温度系数相同 |
峰值系数设置为6 或6A时的 精度 | 当峰值因子设置为3时，通过将测量范围误差加倍获得的精度 |
视在功率精度 S | 电压精度＋电流精度 |
无功功率精度 Q | 视在功率精度+ (√ l0004 入2) - (√l 入2) xl00% |
功率因数精度入 | 土［（/入-入/1.0002)+ I 入 cos0-cos{0+sin-l ( 入﹦0%/100 时功率因数的影响）土1 位当电压和电流处于额定输入的测 量范围时 |
相位差精度θ | 士[I 0-cos-l( 入 / l.0002)I+ sin-1 ( 入 - 0 % / 100 时功率因数的影晌）士］1 位当电压和电流处千额定输入的测量范围时 |
峰值系数设置为6 或6A时的 精度 | 当峰值因子设置为 3时，通过将测呈范围误差加倍获得的精度 |
数据更新间隔引起的精度变化 | 当数据更新间隔为100 ms 时，且为自动时 将读数的0.05%增加到0.1Hz 至lkH z的精度 |
电压、电流和有功功率测量 |
项目 | 规格 |
测量方法 | 数字采样法 |
波峰系数 | 3 or 6(6A) |
接线系统 | 单相,双线 (l P2W) |
挡位选择 | 选择手动或自动 |
自动挡位 | 自动挡位增加 当满足以下任一条件时 ， 挡位会增大。 Crest factor 3 Vrms 或 l rms 超过当前设定测量挡位的130% 输入信号的Vpk 、 l pk值超过当前设置测量挡位的300%。Crest factor 6 Vrms 或l rms 超过当前设定测量挡位的130% 输入信号的Vpk 、 l pk值超过当前设萱测量挡位的600%。Crest factor 6A Vrms 或l rms 超过当前设定测量挡位的 260% 输入信号的Vpk 、 l pk值超过当前设置测量挡位的600%。 自动挡位下降 当满足以下所有条件时 ， 挡位下降。 Crest factor 3 Vrms 或l rms 小于等千测量挡位的 30%。 Vrms 或l rms 小于等于下—个较低测量挡位的 125% 。 输入信号的Vpk 、 l pk值超过当前设置测量挡位的300%。Crest factor 6 or 6A Vrms 或l rms 小于等千测 量挡位的30%。 Vrms 或l rms 小于等千下—个较低测量挡位的 125% 。 输入信号的Vpk 、 l pk值超过当前设置测量挡位的600%。 |
显示模式切换 | Vrms (电压和电流的真有效值） 电压平均值（校正到电压的均方根值和电流的真有效值的校正平均值） AC DC |
测量同步源 | 选择电压，电流 或关闭，在自 动更新率的情况下， 从配备的元件中选择电压或电流 。 |
Line filter | 选择关或开（截止频率为500 Hz) |
峰值测量 | 根据采样的瞬时电压、瞬时电流或瞬时功率测昼电压、电流或功率的峰值 （ 最大值、最小值 ）。 |
零电平补偿 | 删除测量单位的内部偏移（测量挡位更改后） |
测量参数 | 电压 Vrms, Vmn, Vdc, Vac 频率 1Hz and VHz 电流 lrms, Ide, lac 电压峰值 V+pk and V-pk 有功功率 p 电流峰值 l + pk and I-pk 视在功率 VA 有功功率峰值 P+pk and P-pk 无功功率 VAR 总谐波失真 THDI and THDV 功率因数 PF 数学计算 MATH 波峰系数 CFI, CFV 最大电流比 MCR 相角 DEG |
频率测量 |
项目 | 规格 |
测量项目 | 电压和电流 |
测量频率挡位 | 数据更新间隔 测量频率范围 01 s 20Hz≦f≦ lOOkHz 0.25 s 10Hz≦f≦100kHz 0.5 s 5Hz≦f≦ l 00 kHz 1s 2.0Hz≦f≦l 00 kHz 2s 10Hz≦f≦100 kHz 5s 0.5Hz≦f≦l00 kHz 10s 0.2Hz≦f≦l00 kHz 20s 0.1Hz≦f≦100 kHz Auto ('') 0.1Hz≦f≦100 kHz ('')通过超时设置限制测量下限频率超时 下限频率 1s 2.0Hz 5s 0.5 Hz 10s 0.2 Hz 20s 0.1 Hz |
规格 |
测量挡位 | 六种类型之间的自动切换 100mHz, lHz, 10Hz, 100Hz, lkH z, 10kHz, and 100kHz |
频率滤波器 | 选择关或开（截止频率为5OOHz ) |
精度 | 要求 当输入信号电平为测 量挡位的30%或更高时，如果波峰因数设置为 3。 （ 如果波峰系数设置为6或6A, 则为60%或更高） ．当测量200Hz 或以下的电压或电流时，频率滤波器打开。 士 (0.06 % 读值） |
积分测量 |
项目 | 规格 |
模式 | 选择手动积分模式、标准积分模式或重复积分模式 。 |
计时器 | 通过设置计时器自动停止积分 。 可选范围：0小时00分00秒至9999小时59分59秒 |
精度 | 士（功率精度（或电流精度）+ 0.1% 读值）（固定挡位） |
挡位设置 | 自动挡位或固定挡位可用于积分 |
计时器精度 | 土0.02 % |
远程控制 | 可使用外部远程信号进行启动、停止和复位操作。（选配） |
谐波测量 |
项目 | 规格 |
测量项目 | 电压、电流、功率 |
测量方法 | 零交叉同时计算法 |
频率范围 | 10 Hz ~ 1.2kHz |
FFT 数据长度 采祥率、窗口宽度、分析指令上限，·， FFT 数据长度 采样率、窗口宽度、分析指令上限，·， | 4096(50Hz / 60Hz 和更新率必须大于等于0.5s时自动切换） 基频 采祥率 窗口宽度 分析指令上限 45Hz -55Hz f x 512 10 50 54Hz -66Hz fx512 12 50 1024 基频 采样率 窗口宽度 分析指令上限 10Hz―67Hz f X l024 l 50 67Hz―150Hz f X 512 2 32 150Hz―300Hz f X 256 4 16 300Hz―600Hz f x 128 8 8 600Hz -1200 Hz f x64 16 4 |
精度 | 频率 电压 电流 功率 l OHz≦f <45Hz 0.15% 读值 0.15%读值 0.35%读值 + 0.35 %挡位 + 0.35%挡位 + 0.50% 挡位 45Hz≦f< 440Hz 0 15 %读值 0 15 %读值 0.25%读值 + 0.35 %挡位 + 0.35%挡位 + 0.50 % 挡位 440Hz≦f <1.2kHz 0 20% 读值 0 20% 读值 0.40%读值 + 0.35 %挡位 + 0.35%挡位 + 0.50 % 挡位 |
* 50Hz/ 60Hz 符合 IEC 61000-4-7 (更新率必须大于0.5s) 谐波计算：FFT方法， 其中FFT数据长度分为1024 和4096两种类型。 * FFT数据长度根据测量信号的频率和更新率自动切换。 |
D/ A 输出（选配） |
项目 | 规格 |
输出电压 | 每个通道标准值±5V FS ( 最大值约±7.5 V) |
输出通道数 | 12 |
输出项目 | 每个通道可设置 V, I , P, VA, VAR, PF, DEG, VHZ, IHZ, Vpk, lpk, WP, WP士，q, q士，O ff |
精度 | 土（每个测量参数的准确度 + 0.2% of FS) (FS=5 V) |
D/A 转换分辨率 | 16 bits |
最小负载 | 100kΩ |
更新间隔 | 与数据更新间隔相同。在自动更新速率的情况下， 更新间隔等于信号间隔。超过100毫秒。 |
温度系数 | 土0.05 %/℃ of FS |
远程控制输入／输出信号（选配） |
项目 | 规格 |
远程控制输入信号 | EXT HOLD, EXT TRIG, EXT STA RT, EXT STOP, EXT RESET |
远程控制输出信号 | INTEG BUSY |
I /0 level | TTL |
1/0 逻辑格式 | Negative logic, Falling edge |
* Q (VAR)、S (VA)、 入 (PF) 和量值。因此，对干失真的信号输入， 从采用不同方法的其他仪器获取的值可能与从 GPM-8320/8330获取的值不同。 * 当电流或电压小于额定范围的0.5% 时（当峰值系数设置为6时，小于或等于1%), S或Q 将显示“零＂，入 和0 将显示"--"。 |
通用 |
Note | 以下是在规范范围内操作GPM-8320 /8330 所需的基本条件： • l 年校准：每年 电源电缆必须接地以确保准确性 。 • 操作环境： l8-28℃( 64.4~82.4 F) 输入电压和电流必须是标准正弦波.。 • 湿度： <80%RH, 功率因数必须为1。 • 精度： 土（ ％ 读值＋％ 挡位） 波峰系数必须为 3。 • 该规格适用于至少预热30分钟并慢速运行.共模电压必须为零。 |
