直流电压（DCV）

100.000 mV

-

0.03+0.004 (DM858)
0.06+0.004 (DM858E)

1.00000 V

-

0.03+0.003 (DM858)
0.06+0.003 (DM858E)

10.0000 V

-

0.03+0.004 (DM858)
0.06+0.004 (DM858E)

100.000 V

-

0.03+0.003 (DM858)
0.06+0.003 (DM858E)

1000.00 V[2]

-

0.03+0.003 (DM858)
0.06+0.003 (DM858E)

直流电流[3]
（DCI）

100.000 μA

<0.05 V

0.055+0.005

1.00000 mA

<0.5 V

0.055+0.005

10.0000 mA

<0.05 V

0.095+0.020

100.000 mA

<0.5 V

0.070+0.008

1.00000 A

<0.01 V

0.170+0.020

3.00000 A (仅 DM858E)

<0.1 V

0.250+0.010

10.0000 A (仅 DM858)[4]

<0.1 V

0.250+0.010

电阻(R)[5]

100.000 Ω

1 mA

0.050+0.020

1.00000 kΩ

100 μA

0.050+0.020

10.0000 kΩ

10 μA

0.050+0.020

100.000 kΩ

1 μA

0.10+0.05

1.00000 MΩ

1 μA

1.00+0.05

10.0000 MΩ

100 nA

1.50+0.05

50.000 MΩ

10 nA

3.00+0.05

二极管测试

2.0000 V[6]

350 μA

0.050+0.15

短路测试

1000 Ω

100 μA

0.3+0.15

直流电压

输入电阻

100 mV 和 1 V 量程：11.2 MΩ 或>10 GΩ 可选

（这些量程下输入超出±2.5 V 时会通过 1 MΩ（典型值）电阻钳位） 10 V、100 V 和 1000 V 量程：11.2 MΩ ± 5%

输入偏流

<300 pA，25℃时

输入保护

1000 V，所有量程

共模抑制比

120 dB（对于 LO 引线的 1 kΩ 不平衡电阻，最大±500 VDC）

常模抑制比

“慢”速率时 60 dB

电阻

测试方法

4 线电阻或 2 线电阻可选电流源参考到 LO 输入

开路电压

限制在<5 V

最大引线电阻
（4 线电阻）

100 Ω、1 kΩ 量程每条引线为 10%量程所有其它量程每条引线为 1 kΩ

输入保护

1000 V，所有量程

直流电流

分流电阻器

100 μA 档取样电压<0.05 V
1 mA 档取样电压<0.5 V
100 μA 和 1 mA 档为 330 Ω
10 mA 和 100 mA 档为 3.3 Ω
1 A、3 A 和 10 A 档为 0.008 Ω（3 A 档位仅 DM858E，10 A 档位仅 DM858）

输入保护

DM858：位于前面板的可更换 10 A，250 V 快熔丝；内部 12 A，1000 V 快熔丝
DM858E：位于前面板的可更换 3.15 A，250 V 快熔丝；内部 3.15 A，1000 V 快熔丝

短路/二极管测试

测量方法

短路测试：使用 100 μA ± 5%恒流源，<5 V 开路电压 二极管测试：使用 350 μA ± 5%恒流源，<5 V 开路电压

响应时间

DM858：125 采样/秒，DM858E：80 采样/秒，带蜂鸣

短路电阻

1 Ω 至 1000 Ω 可调

输入保护

1000 V

功能

量程[1]

频率范围

1 年23℃±5℃

真有效值交流电压（ACV）[2]

100.000 mV

20 Hz~45 Hz

1.5+0.2

45 Hz~1 kHz

0.2+0.1

1 kHz~5 kHz

1.0+0.1

5 kHz~8 kHz

3.0+0.1

1.00000 V

20 Hz~45 Hz

1.5+0.2

45 Hz~1 kHz

0.2+0.1

1 kHz~5 kHz

1.0+0.1

5 kHz~8 kHz

3.0+0.1

10.0000 V

20 Hz~45 Hz

1.5+0.2

45 Hz~1 kHz

0.2+0.1

1 kHz~5 kHz

1.0+0.1

5 kHz~8 kHz

3.0+0.1

100.000 V

20 Hz~45 Hz

1.5+0.2

45 Hz~1 kHz

0.2+0.1

1 kHz~5 kHz

1.0+0.1

5 kHz~8 kHz

3.0+0.1

750.00 V

20 Hz~45 Hz

1.5+0.2

45 Hz~1 kHz

0.2+0.1

1 kHz~5 kHz

1.0+0.1

5 kHz~8 kHz

3.0+0.1

功能

量程[1]

频率范围

1 年23℃±5℃

真有效值交流电流
（ACI）[3]

100.000 μA

20 Hz~45 Hz

1.50+0.10

45 Hz~1 kHz

0.50+0.10

1 kHz~8 kHz

2.50+0.20

1.00000 mA

20 Hz~45 Hz

1.50+0.10

45 Hz~1 kHz

0.50+0.10

1 kHz~8 kHz

2.50+0.20

10.0000 mA

20 Hz~45 Hz

1.50+0.10

45 Hz~1 kHz

0.50+0.10

1 kHz~8 kHz

2.50+0.20

100.000 mA

20 Hz~45 Hz

1.50+0.10

45 Hz~1 kHz

0.30+0.10

1 kHz~8 kHz

2.50+0.20

1.00000 A

20 Hz~45 Hz

1.50+0.20

45 Hz~1 kHz

0.50+0.20

1 kHz~8 kHz

2.50+0.20

3.00000 A (仅 DM858E)

20 Hz~45 Hz

1.50+0.15

45 Hz~1 kHz

0.50+0.15

1 kHz~8 kHz

2.50+0.20

10.0000 A (仅 DM858)[4]

20 Hz~45 Hz

1.50+0.15

45 Hz~1 kHz

0.50+0.15

1 kHz~8 kHz

2.50+0.20

附加波峰因素误差（非正弦波）[5]

波峰系数

误差（%量程）

1~2

0.05

2~3

0.2

真有效值交流电压

测量方法

AC 耦合真有效值测量，任意量程下可以有最高 1000 V 直流偏置

波峰因数

满量程波峰因数 ≤ 3

输入阻抗

所有量程下为 11.2 MΩ ± 5%并联<100 pF 电容

AC 滤波器带宽

20 Hz~8 kHz

共模抑制比

60 dB（对于 LO 引线中的 1 kΩ 不平衡电阻和<60 Hz，最大±500 VDC）

真有效值交流电流

测量方法

直流耦合到保险丝和分流电阻器，AC 耦合到真有效值测量（测量输入的 AC 成分）

波峰因数

满量程波峰因数 ≤ 3

最大输入

DC+AC 电流峰值必须<300%量程。包含 DC 电流成分的 RMS 电流：DM858<10 A，DM858E<3 A

真有效值交流电流

分流电阻器

100 μA 和 1 mA 档为 330 Ω
10 mA 和 100 mA 档为 3.3 Ω
1 A、3 A 和 10 A 档为 0.008 Ω（3 A 档位仅 DM858E，10 A 档位仅 DM858）

输入保护

DM858：位于前面板的可更换 10 A，250 V 快熔丝；内部 12 A，1000 V 快熔丝
DM858E：位于前面板的可更换 3.15 A，250 V 快熔丝；内部 3.15 A，1000 V 快熔丝

功能

量程

频率范围

1 年23℃±5℃

频率、周期

100 mV~750 V[1]

20 Hz~2 kHz

0.01+0.003

2 kHz~20 kHz

0.01+0.003

20 kHz~50 kHz

0.01+0.003

50 kHz~100 kHz

0.01+0.006

DM858: 100 μA~10 A[2] DM858E: 100 μA~3 A[3]

20 Hz~2 kHz

0.01+0.003

2 kHz~10 kHz

0.01+0.003

功能

量程[2]

最大测试电流

1 年23℃±5℃

电容

1.000 nF

200 nA

5+1.5

10.00 nF

200 nA

5+1.5

100.0 nF

2 μA

1+0.5

1.000 μF

10 μA

1+0.5

10.00 μF

10 μA

1+0.5

100.0 μF

100 μA

1+0.5

1.000 mF

0.5 mA

2+0.5

10.00 mF (仅 DM858)[3]

1 mA

2+0.5

电容测量

测量方法

测量电流输入电容所产生的电压变化速率

连接形式

2 线

输入保护

所有量程 1000 V

触发特性

触发源

自动触发、单次触发、外部触发

单次触发采样数

1~2000

自动触发间隔

慢速：400 ms~2000 ms
中速：50 ms~2000 ms
快速：DM858：8 ms~2000 ms；DM858E：12 ms~2000 ms

读数保持灵敏度

0.01%、0.1%、1%或 10%读数

外部触发输入

输入电平

5 V TTL 兼容

触发条件

上升沿/下降沿/高电平/低电平可选

输入阻抗

>20 kΩ 并联 400 pF，直流耦合

最小脉宽

500 μs

VMC 输出

电平

5 V TTL 兼容

输出极性

正极性/负极性可选

输出阻抗

200 Ω，典型值

输出脉宽

慢速：1 ms~399 ms
中速：1 ms~49 ms
快速：DM858：1 ms~7 ms；DM858E：1 ms~11 ms

其他测量特性

任意传感器测量

温度传感器

热电偶（TC）：B、E、J、K、N、R、S、T 型

热电阻(RTD)：385(0.00385)、389(0.00389)、391(0.00391)、392(0.00392)温度系
数

热敏电阻(Therm)：2.2 kΩ、3 kΩ、5 kΩ、10 kΩ、30 kΩ 电阻系数

自定义传感器

支持直流电压、直流电流、2 线电阻、4 线电阻和频率类型传感器

历史记录和存储

易失性存储器

DM858：500,000 读数历史数据记录
DM858E：20,000 读数历史数据记录

非易失性存储

10 组历史数据存储（DM858：500,000 读数/组；DM858E：20,000 读数/组）
10 组任意传感器设置存储（DM858：500,000 读数/组；DM858E：20,000 读数/组）
10 组仪器设置存储支持 U 盘外部存储扩展

数学运算功能

dBm、dB、相对值、统计值（最小值/最大值/平均值/标准偏差）、限值运算、直方图、条形图、趋势图

通用技术指标

电源

电源接口

Type-C 接口

电源电压

DC, 12 V, 3 A

功耗

10 W（最大值）

机械规格

尺寸

266 mm（宽）× 165 mm（高）×80 mm（深）

重量

不含包装 < 2 kg

含包装 < 3 kg

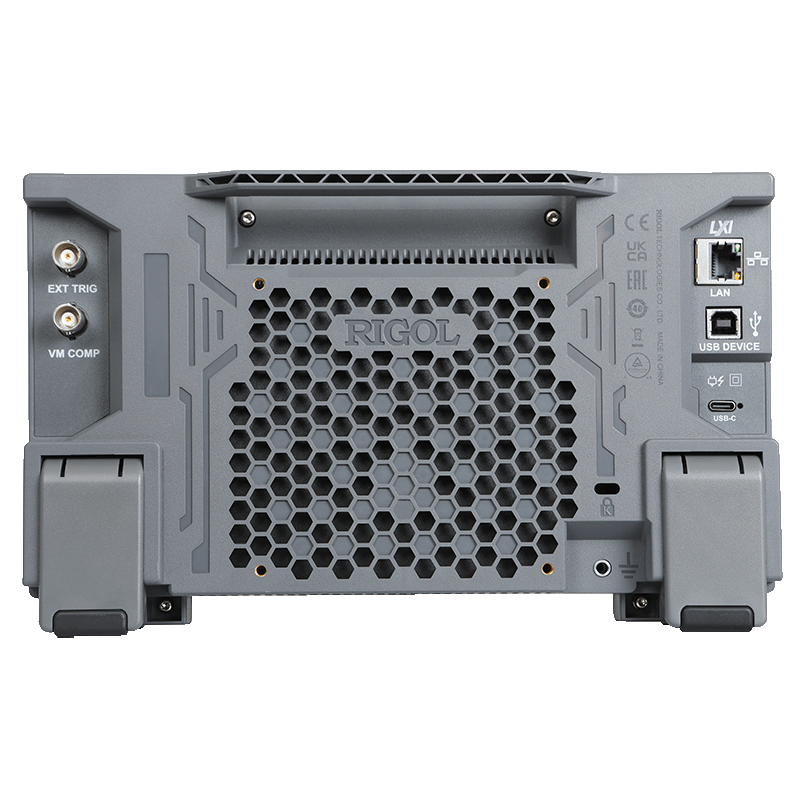

远程接口

USB Host

1 个，前面板

USB Device

1 个，后面板

LAN 端口

1 个，后面板，10/100 Base-T，支持 LXI-C

其它特性

显示屏

7 英寸彩色触摸屏

工作环境

全精度 0℃ ~ 50℃，80% R.H.，40℃，无凝结

存储温度：-20℃ ~ 60℃

海拔高度：上限 3000 米

安全性

测量类别[1]：CAT II 300 V，CAT I 1000 VDC 750 VAC RMS 2500 Vpk 瞬态过电压
污染等级：2

编程语言

支持标准的 SCPI 命令集
