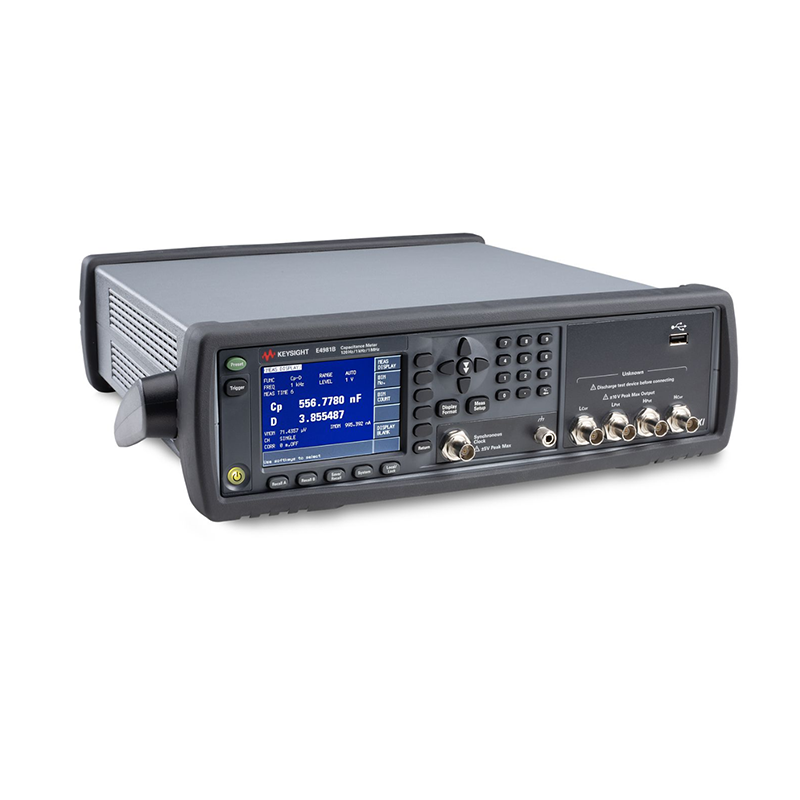

E4981B电容计为陶瓷电容器制造测试提供最佳性能。凭借快速测量速度和卓越精度，E4981B已成为行业新标杆。
测量时间：高速测量：2.3ms（1MHz），3.0ms（1kHz），11.0ms（120Hz）
基本精度：精确C-D测试：0.05%，0.0005（规格要求），0.042%，0.0003（典型值）
更多功能：9 箱分类；256多通道校正；与4268A、4288A和E4981A兼容的SCPI命令及处理器/扫描器接口；高价值陶瓷电容器测试的测试信号电平补偿；多功能PC连接（局域网、USB和GPIB）。
一套完整的解决方案，可替代4268A、4288A和E4981A
快速测量速度 - 2.3 ms（触发至脉冲结束，频率为 1 MHz）
测量结果精确且可重复，即使微小的电容值也能被测量。
测量范围广，涵盖从小到大的电容值：0 F 至 2.0 mF；0 fF 至 1.5 nF/1 MHz；68pF 至 200nF/1kHz；6.8 nF 至 2 mF/120 Hz
与4268A、4288A和E4981A的兼容性
SCPI命令
处理器接口
扫描仪接口
生产测试增强功能
增强型接触故障检测
同步源
频率偏移（±1%，±2%）在1 MHz时
更快的数据传输
E4981B电容计为生产线中
技术参数
分类 | 项目 | 技术指标与规格内容 |
核心配置 | 型号与选件频率 | E4981B-001: 120 Hz / 1 kHz / 1 MHz / 1 MHz ± 1% / 1 MHz ± 2%
E4981B-002: 120 Hz / 1 kHz |
| 基本精度 (典型值) | 电容 (C): 0.042%
损耗因数 (D): 0.0003 |
测量参数 | 测量参数组合 | Cp-D, Cp-Q, Cp-Rp, Cp-G, Cs-D, Cs-Q, Cs-Rs |
| 测量参数定义 | Cp/Cs: 并联/串行电容; D: 损耗因数; Q: 品质因数; G: 并联电导; Rp/Rs: 并联/串行电阻 |
测量信号 | 频率精度 | ±0.02% |
| 信号电平范围 | 0.1 V 至 1 V |
| 电平分辨率 / 精度 | 分辨率: 0.01 V; 精度: ±5% |
| 输出模式 | 连续模式 (Continuous) 或 同步模式 (Synchronous) |
| 测量电缆长度 | 0 m, 1 m, 2 m |
测量范围 | 120 Hz 范围 | 10 nF 至 1 mF |
| 1 kHz 范围 | 100 pF 至 100 μF |
| 1 MHz 范围 | 1 pF 至 1 nF |
显示范围 | Cs, Cp | ±1.000000 aF 至 999.9999 EF |
| D / Q | D: ±0.000001 至 9.999999; Q: ±0.01 至 99999.99 |
| Rs, Rp | ±1.000000 aΩ 至 999.9999 EΩ |
| G | ±1.000000 aS 至 999.9999 ES |
| Δ% | ±0.0001 % 至 999.9999 % |
采集与触发 | 测量时间模式 (N) | 5 种速度选择: N = 1, 2, 4, 6, 8 |
| 平均次数 | 1 至 256 次 |
| 触发模式 | 内部 (Int), 手动 (Man), 外部 (Ext), 总线 (Bus: GPIB/USB/LAN) |
| 触发延迟时间 | 0 至 1 s (分辨率 0.1 ms) |
辅助功能 | 校正功能 | 开路/短路/负载校正 (OPEN/SHORT/LOAD), 偏移校正 (OFFSET) |
| 多通道校正 | 支持 256 通道的 OPEN/SHORT/LOAD 校正 |
| 分选功能 (BIN) | 主参数: 9 级分选 (BIN1-BIN9, OUT_OF_BINS, AUX_BIN等); 副参数: High, In, Low |
| 低电容拒绝 (Low C Reject) | 自动检测极低电容值的测量错误 |
| 接触检查 (Contact Check) | 支持 120 Hz 和 1 kHz 频率下的接触检查 |
| 单电平补偿 (SLC) | 补偿仪器内部电阻及延长线产生的压降 (特定频率和量程) |
硬件接口 | 通信接口 | GPIB (IEEE488.1/2, SCPI), LAN (10/100/1000 BaseT, LXI 1.5), USB Device |
| 外部存储 | USB Host (Type-A), 支持 FAT32/NTFS 格式 |
| 处理器接口 | Handler 接口, Scanner 接口 (均为光耦隔离负逻辑) |
通用规格 | 电源要求 | 90 - 264 VAC, 47 - 63 Hz |
| 最大功耗 | 150 VA |
| 显示屏 | LCD, 320 x 240 像素, RGB 彩色 |
| 工作环境温度 | 0 °C 至 45 °C (湿度 15% 至 85% RH) |
| 外形尺寸 | 370 (宽) x 105 (高) x 405 (深) mm (不含把手和垫脚) |
| 重量 | 4.3 kg (标称值) |
| 电路保护 | 最大卸载耐压 (典型值): 1000 V (C < 2 μF) |
