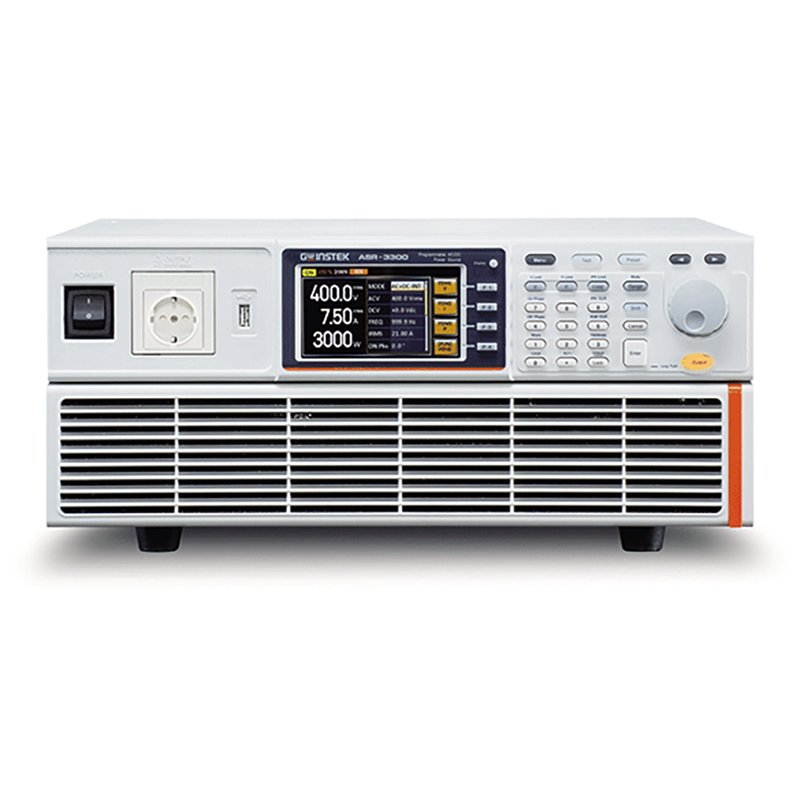

ASR-3000系列是一款交流/直流电源，在AC和DC输出端均提供额定功率输出。ASR-3000 有九种设定输出波形模式:1)交流电源输出模式(AC-INT模式)，2)直流电源输出模式(DC-INT模式)，3)交流|直流电源输出模式(AC+DC-INT模式)，4) 外部交流信号源模式(AC-EXT 模式)，5) 外部交流/直流信号源模式(AC+DC.EXT模式)，6)外部交流信号叠加模式(AC-ADD模式)，7)外部交流/直流信号叠加模式(AC+DC-ADD模式)，8) 外部交流信号同步模式(AC-SYNC模式)，9) 外部交流/直流信号同步模式(AC+DC-SYNC模式)。
为满足不同电子元器件开发、汽车电气设备和家用电器测试的需要，ASR-3000 系列为用户提供波形输出功能，包括1)Sequence mode可以产生波形下降、浪涌、凹陷、变化和其他异常电力条件。2)Arbitrary waveform function可供使用者储存/加载使用者自定义的波形。3)Simulation mode模拟电源中断、电压增加、减少及频率变动。ASR-3000 系列输出功率时，还可测量Vrms、Vavg、 Vpeak、 Irms、 lavg、 Ipeak、 IpkH、 P、S、Q、PF、CF、40次电压谐波和电流谐波。另外，遥感功能保证电压输出准确，输出开/关功能定制的相角可以根据测试要求设置电压输出的起始角和终止角。测量过程中提供了可设定的V-Limit、 Ipeak -Limit、F-Limit、OVP、OCP和OPP，便于在过程中保护待测物。该系列还集成了OTP、OCP、OPP、风扇故障报警功能和低交流输入电压检测功能。ASR-3000系列前面板提供了通用插座或欧式插座，用户可以通过插头进行设置，以节省布线时间。ASR-3000系列支持1/O接口，标配USB、RS-232C、 GPIB、LAN和外部1/O。
·额定输出：ACO~400 Vrms, DC 0～士570V
·输出频率高达999.9 Hz(S kHz for ASR-3400HF only)
·直流输出(100％额定功率）
·测量项目：Vrms, Vavg,Vpeak, rms, pkH, lavg, peak, P, S, Q, PF, CF
．电压电流谐波分析（THDv, THDi)
·远程补偿功能
•OCP, OPP, OTP交流异常检测和风扇故障报警
·支持任意波形功能
·输出容量：2 kVA/3 kVA/4 kVA/5 kVA
·输出开／关的自定义相位角
·序列和模拟功能（最多10组）
·接口（std): USB, LAN, RS-232C, GPIB
．内置外部控制1/0和外部信号输入
·内置输出继电器控制
·存储功能（最多10组）
．内置Web服务器
规 格 | ASR-3200 | ASR-3300 | ASR-3400 | ASR-3500 | ASR-3400HF |
额定输入(ACrms) |
正常输入电压 | 200 Vac～240 Vac | 200 Vac～240 Vac | 200 Vac～240 Vac | 200 Vac～240 Vac | 200 Vac～240 Vac |
输入电压范围 | 180 Vac～264 Vac | 180 Vac～264 Vac | 180 Vac～264 Vac | 180 Vac～264 Vac | 180 Vac～264 Vac |
相位 | Single phase,Two-wire | Single phase,Two-wire | Single phase,Two-wire | Single phase,Two-wire | Single phase,Two-wire |
正常输入频率 | 50 Hz～60 Hz | 50 Hz～60 Hz | 50 Hz～60 Hz | 50 Hz～60 Hz | 50 Hz～60 Hz |
输入频率范围 | 47 Hz～63Hz | 47 Hz～63Hz | 47 Hz～63Hz | 47 Hz～63Hz | 47 Hz～63Hz |
最大功耗 | 2500 VA or less | 3750 VA or less | 5000 VA or less | 6000 VA or less | 5000 VA or less |
功率因数 | 200Vac | 0.95(TYP) | 0.95(TYP) | 0.95(TYP) | 0.95(TYP) | 0.95(TYP) |
*1.输出电压为100V/200V(100V/200V档位),最大电流，负载功率因数为1。 |
交流模式额定输出(AC rms) |
电压 | 设定范围 | 0.0V～200.0V/0.0V～400.0V |
设定分辨率 | 0.1V |
精度 | ±(1%of set+1V/2V) |
输出相位 |
| 单相二线制 |
最大电流 | 100V | 20A | 30A | 40A | 50A | 40A |
200V | 10A | 15A | 20A | 25A | 20A |
最大峰值电流 | 100V | 120A | 180A | 240A | 300A | 160A |
200V | 60A | 90A | 120A | 150A | 80A |
负载功率因数 | 0 ～1(主要相位或滞后相位) |
功率容量 | 2000 VA | 3000 VA | 4000 VA | 5000 VA | 4000 VA |
频率 | 设定范围 | AC模式：40.0 Hz～999.9 Hz,AC+DC模式：1Hz～999.9 Hz | AC模式：40.0Hz～5000Hz, AC+DC模式：1Hz to 5000 Hz |
设定分辨率 | 0.01 Hz(1.00～99.99 Hz),0.1 Hz(100.0～999.9 Hz) | 0.01Hz(1.00～99.99 Hz), 0.1Hz(100.0～999.9Hz) 1Hz(1000～5000Hz) |
精度 | 0.02%of set(23℃±5℃) |
|
稳定性 | ±0.005% |
|
同相输出 |
| 0° ～359°可调(设定分辨率1°) |
|
直流偏置 |
| ±20mV以内(TYP) |
|
*1.100V/200V档位 *2.对于20V ～200V/40V ～400V的输出电压、45 Hz～65 Hz的输出频率、空载，23°℃±5℃ *3.对于1V ～100V/2V ～200V的输出电压，当输出电压为100V ～200V/200V ～400V时，由功率容量限制。 若存在直流叠加，交流+直流模式下的电流需满足最大电流限制。 当频率低于40 Hz且处于额定温度时，最大电流值将相应降低。 | *4.电容输入整流负载，受最大电流限制。 *5.对于45Hz～65Hz,输出额定电压，无负载和最大电流的电阻负载，以及工作温度。 *6.在交流模式23℃±5℃ |
直流模式额定输出 |
电压 | 设定范围 | -285V ～+285V/-570V ～+570V |
设定分辨率 | 0.1V |
精度 | ±(1%of set+1V/2V) |
最大电流 | 100V | 20A | 30A | 40A | 50A | 40A |
200V | 10A | 15A | 20A | 25A | 20A |
最大峰值电流 | 100V | 120A | 180A | 240A | 300A | 160A |
200V | 60A | 90A | 120A | 150A | 80A |
功率容量 |
| 2000W | 3000W | 4000W | 5000W | 4000W |
*1.100V/200V档位 *2.对于输出电压为-285V ～-28.5V,+28.5V ～+285V/-570V ～-57V,+57V ～+570V,空载，23℃±5℃。 *3.当输出电压为1.4V ～100V/2.8V-200V时，受输出电压为100V ～250V/200V ～500V时的功率容量限制。 *4.受最大电流的限制。 |
输出电压稳定性 |
线路调节 | ≤±0.2% |
负载调节 | ≤0.5%(0 ～100%,via输出端) |
纹波噪声 | 1Vrms/2Vrms (TYP) |
*1.电源输入电压为200V,220V,或240V,空载，额定输出。 *2.对于100V至200 V/200V至400V的输出电压，负载功率因数为1,使用后面板上的输出端子从0A的输出电流逐步地改变为最大电流(或反之)。 *3.对于直流模式下的5 Hz至1 MHz部分，使用后面板上的输出端子。 |
输出电压波形失真率，输出电压响应时间，效率 |
总谐波失真(THD) | <0.2%@50/60Hz | <0.2%@50/60 Hz | <0.2%@50/60 Hz |
<0.3%@<500Hz | <0.6%@<500 Hz | <0.5%@<500 Hz |
<0.5%@500.1 Hz～999.9Hz | <0.8%@500.1Hz～999.9 Hz | <1.0%@500.1 Hz～2000Hz <2.0%@2100 Hz～5000Hz |
输出电压响应时间 | 100μs(TYP) |
|
|
效率 | ≥80% |
|
|
*1.在50V至200V/100V至400V的输出电压下，负载功率因数为1,并处于AC模式。 *2.对于输出电压为100V/200V,负载功率因数为1,相对于从0A的输出电流到最大电流(或反之)的逐步变化。 *3.对于交流模式，在输出电压为100V/200V,最大电流，负载功率因数为1。 |
测量值显示 |
电压RMS,AVC值 | 分辨率 | 0.1V |
精度 | 45Hz至65Hz,DC:±(0.5 %读值+0.5V/IV),For all other frequencies:±(0.7%读值+1V/2V) |
峰值 | 分辨率 | 0.1V |
精度 | 45Hz至65Hz,DC:±(12%读值|+1V/2V) |
电流RMS,AVC值 | 分辨率 | 0.01 A | 0.01 A | 0.01 A | 0.01 A | 0.01 A |
精度 | 45Hz至65Hz DC:±(0.5%读值+0.1A/ 0.05A) For all other frequencies: ±(0.7%读值+0.2A/0.1A) | 45Hz至65Hz DC:±(0.5%读值+ 0.15A/ 0.08A) Forall other frequencies: ±(0.7%读值+0.3A/0.15A) | 45Hz至65Hz, DC:±(0.5%读值+0.2A/ 0.1A) For all other frequencies: ±(0.7%读值+0.4A/0.2A) | 45Hz至65Hz DC:±(0.5%读值+0.25A/ 0.13A) Forall other frequencies:±(0.7 %读值+0.5 A/0.25 A) | 45Hz至65Hz DC:±(0.5%读值+0.2A/ 0.1A) For all other frequencies:±(0.79%读值+0.4 A/ 0.2A) |
峰值 | 分辨率 | 0.1A | 0.1A | 0.1A | 0.1A | 0.1A |
精度 | 45Hz至65Hz,DC:±(|2%读值| +0.5A/0.25A) | 45Hz至65Hz,DC:±(|2%读值| +0.8A/0.4A) | 45Hz至65Hz,DC:±(|2%读值| +1A/0.5A) | 45Hz至65Hz,DC:±(|2%读值| +1.3A/0.65A) | 45Hz至65Hz,DC:±(|2%读值| +1A/0.5A) |
功率Active(W) | 分辨率 | 1W | 1W | 1W | 1W | 1W |
| 精度 | ±(2%读值+2W) | ±(2%读值+3W) | ±(2%读值+4W) | ±(2%读值+5W) | ±(2%读值+4W) |
Apparent (VA) | 分辨率 | 1VA | 1VA | 1VA | 1VA | 1VA |
| 精度 | ±(2%读值+2VA) | ±(2%读值+3VA) | ±(2%读值+4VA) | ±(2%读值+5VA) | ±(2%读值+4VA) |
Reactive (VAR) | 分辨率 | 1VAR | 1VAR | 1VAR | 1VAR | 1VAR |
| 精度 | ±(2%读值+2VAR) | ±(2%读值+3VAR) | ±(2%读值+4VAR) | ±(2%读值+5VAR) | ±(2%读值+4VAR) |
负载功率因数 | 范围 | 0.000 ～1.000 |
分辨率 | 0.001 |
负载峰值系数 | 范围 | 0.00～50.00 |
分辨率 | 0.01 |
谐波电压 | 范围 | 谐波高达100次 |
有效值(RMS) | 满量程 | 200 V/400 V,100 % |
百分比(%)(仅限AC-INT和50/60Hz) | 分辨率 | 0.1 V,0.1% |
精度 | 高达20 th±(0.2%读值+0.5 V/IV);20 th ～100 th:±(0.3 %读值+0.5 V/I V) |
谐波电流 | 范围 | 谐波高达100次 |
有效值(RMS) | 满量程 | 20 A/10 A,100% | 30 A/15 A,100 % | 40 A/20 A,100 % | 50 A/25 A,100 % | 40 A/20 A,100 % |
百分比(%)(仅限AC-INT和50/60Hz) | 分辨率 | 0.01 A/0.1 A,0.1% | 0.01 A/0.1 A,0.1% | 0.01 A/0.1 A,0.1% | 0.01 A/0.1 A,0.1% | 0.01 A/0.1 A,0.1% |
精度 | 高达20th±(1%读值+0.4A/0.2A) 20 th ～100 th± (1.5 %读值+0.4 A/0.2 A) | 高达20 th±(1 %读值 +0.6 A/0.3 A) 20 th ～100 th± (1.5 %读值+0.6 A/0.3 A) | 高达20 th±(1 %读值 +0.8 A/0.4 A) 20 th ～100 th± (1.5%读值+0.8 A/0.4A) | 高达20 th±(1 %读值 +1 A/0.5 A) 20 th ～100 th± (1.5 %读值+1A/0.5 A) | 高达20 th±(1 %读值 +0.8 A/0.4 A) 20 th ～100 th± (1.5 %读值+0.8 A/0.4 A) |
*1.电压显示在AC/AC+DC模式下设置为有效值，在DC模式下设置为平均值。 *2.交流模式：输出电压20V～200V/40V～400V,23°℃±5℃。直流模式：输出电压28.5V～285V/57V～570V和23℃±5℃。 *3.输出电流在最大电流的5%到100%之间，23℃±5℃。 *4.AC模式中，输出电流在最大峰值电流的5% ～10%范围内，DC模式中，输出电流在最大瞬时电流的5% ～100%范围内，23°℃±5℃。峰值的精度是DC波形或正弦波形。 *5.对于大于等于50V的输出电压，输出电流在最大电流10%到100%的范围内，DC或输出频率为45 Hz至65 Hz,23℃±5℃。 *6.直流模式下不显示视在功率和无功功率。 *7.无功功率用于功率因数为0.5或更低的负载。 *8.输出电压范围为20V至200V/40V至400V,23℃±5℃。 |
其他 |
保护 |
| UVP,OCP,OTP,OPP,Fan Fail |
显示 |
| TFT-LCD,4.3 inch |
存储功能 |
| 10组存储和调取设置 |
任意波 | 存储数 | 253(nonvolatile) |
波形长度 | 4096点 |
接口标配 | USB | Type A:主机，Type B:从机，速度：2.0,USB-CDC |
LAN | MAC地址，DNS IP地址，用户密码，网关IP地址，仪器IP地址，子网掩码 |
外部控制 | 外部信号输入；外部控制I/O |
RS-232C | 符合EIA-RS-232规格 |
GPIB | SCPl-1993,符合IEEE 488.2接口 |
绝缘电阻 输入与机箱、输出与机箱、输入与输出之间 | 1000 Vdc,≥30 MΩ |
耐压 输入与机箱、输出与机箱、输入与输出之间 | 1500 Vac,1分钟 |
EMC 安全 | EN 61326-1;EN 61326-2-1;EN 61000-3-2;EN 61000-3-3;EN 61000-3-11; EN 61000-3-12 EN 61000-4-2/-4-3/-4-4/-4-5/-4-6/-4-8/-4-11/-4-34;EN 55011(Class A);EN 55032 EN 61010-1 |
尺寸&重量 | 430(W)×176(H)×530(D)mm(不包括凸出部分);约25kg |
|
|
|
|
|
|
|
|
|
|
