型号 | MS510S | MS520S | | |
| 带宽 | 100MHz | 200MHz | | |
| 上升时间 | ≤3.5ns | ≤1.5ns | | |
| 实时采样率 | 单通道：1GSa/s；双通道：500MSa/s |
| 存储深度 | 单通道：240Kpts；双通道：120Kpts |
| 隔离通道 | 支持 |
| 最大波形捕获率 | 19万次/秒 |
| 串行总线解码 | UART/RS232/RS422/RS485, CAN, LIN, I2C, SPI |
垂直系统 |
| 输入通道数量 | 2个示波器通道，1个万用表通道 |
| 带宽限制 | 20MHz |
| 输入耦合 | 直流，交流，接地 |
| 输入阻抗 | 1MΩ±1%与15pF±3pF并联 |
| 输入灵敏度范围 | 5mV/div~50V/div |
| 垂直分辨率 | 8位 |
| 最大输入电压 | 600V CAT Ⅱ 300V CAT Ⅲ |
| 各通道间及到大地最大浮动电压 | 1000V CAT Ⅱ 600V CAT Ⅲ |
| 直流增益精度（典型） | 5mV/div~50V/div，2.0% |
水平系统 |
| 时基范围 | 4ns/div~10s/div |
| 时基延时时间范围 | -12格~50s |
| 时基精度 | 20ppm |
| 采样模式 | 正常、平均、峰值、包络 |
| 动态录制 | 支持 |
| 存储波形 | 4组存储波形，可外接U盘存储 |
触发系统 |
| 触发类型 | 边沿、脉宽、逻辑、串行总线（UART/RS232/RS422/RS485, CAN, LIN, I2C, SPI, 1553B, 429）、视频（PAL、NTSC、SECAM、720P、1080I、1080P） |
| 触发耦合 | 直流、交流、高频抑制、低频抑制、噪声抑制 |
| 触发模式 | 自动、正常、单次 |
| 触发源 | CH1、CH2、外部 |
| 触发抑制范围 | 200ns~10s |
测量 |
| 自动测量类型 | 31种 |
| 光标类型 | 水平光标，垂直光标，十字光标 |
数学 |
| 双波形 | 加、减、乘、除 |
| FFT窗口设置 | 矩形、汉明、布莱克曼-哈里斯、汉宁 |
显示特征 |

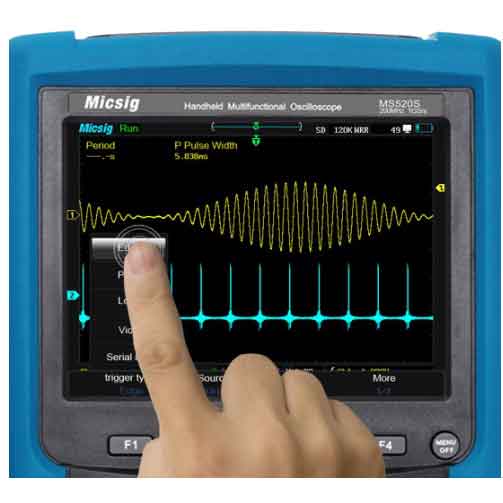

| 显示屏 | 5.7英寸 TFT LCD 触摸屏 |
| 分辨率 | 640×480 |
| 波形格数 | 水平12格×垂直8格 |
| 格式 | YT和XY |
| 内插方式 | Sin（x）/x |
| 余辉 | 自动、100ms~10s或∞ |
I/O端口 |
| Mini USB2.0 | 接PC |
| USB2.0 | 接U盘 |
万用表 |
| 测量类型 | 电压、电流、电阻、电容、二极管、温度、频率等13种物理量 |
| 测量精度 | 5,000计数 |
| 测量显示 | 最大值、平均值、最小值3种显示方式，均带有时间标记；相对测量 |
记录仪 |
| 记录内容 | 万用表测量、示波器测量、示波器波形 |
| 记录时基 | 万用表测量：10s/div ~ 20min/div
示波器测量：10s/div ~ 20min/div
示波器波形：10ms/div ~ 2min/div, 100us/div ~ 2min/div(外接U盘) |
| 记录时间 | 本地最大13天，外接U盘可增大记录时间 |
电源 |
| 适配器 | 输入：100-240VAC，50-60Hz，2A；输出：12VDC，5A |
| 电池 | 容量7.4V/6000mAh，持续工作时间4~5小时 |
工作环境 |
| 温度 | -20℃ ~ +50℃ |
| 湿度 | < 85%RH |
机械规格 |
| 尺寸 | 254mm×160mm×60mm |
| 重量 | 仪器重量：1380g（不含电池） 标配电池：276g |
| 保修信息 | 麦科信产品均提供终身保修服务（仅主机，不含配件） |
