性能特点
-
独创的大电容测量技术
-
超大的电容量测试范围
-
先进的四端对测试方法
-
简便的操作方法 读数稳定性好
-
良好的输入端抗冲击保护
简要介绍

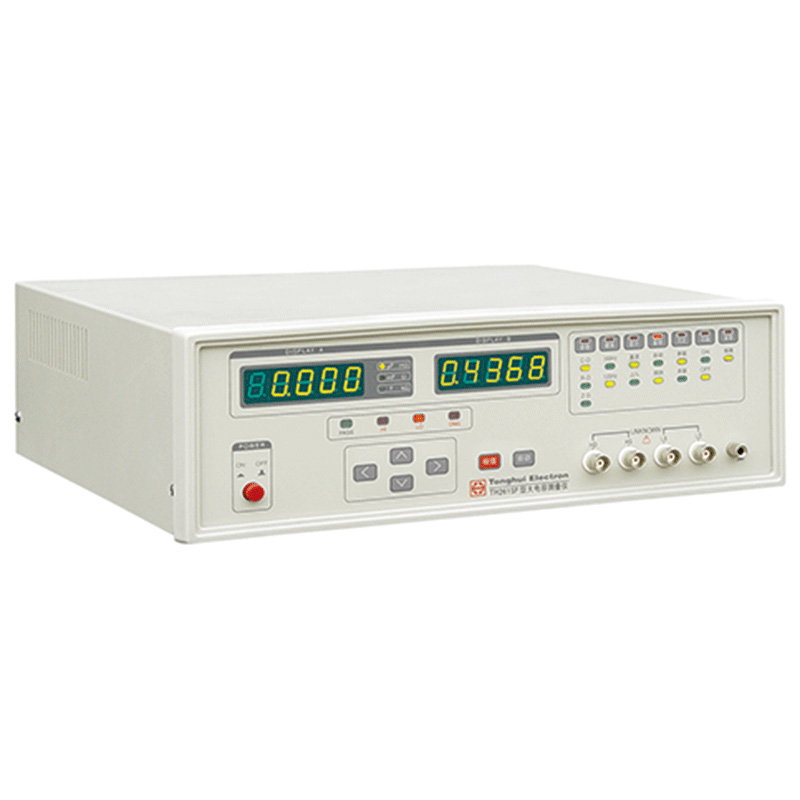

TH2615F型大电容测量仪是一种专门针对大电容量电容器测试的高精度仪器，除了能测试容量、损耗外，还能测试大电容的串联等效电阻ESR以及阻抗，满足生产线质量保证、进货检验及实验室高精确度测量要求。
|
测试参数
|
C–D，R–D，Z–D
|
|
测试频率
|
100 Hz，120 Hz
|
|
测试电平
|
0.3 Vrms
|
|
基本准确度
|
C：0.25%
D：0.0015
|
|
显示范围
|
C: 0.01 pF — 19999 mF
R, |Z|: 0.01 m Ω — 10 k Ω
D: 0.0001 — 9.999
Δ%: 0.01% — 9999%
|
|
测量速度
|
2 次/秒
|
|
等效电路
|
串联, 并联
|
|
量程方式
|
自动, 保持
|
|
清零功能
|
短路清零
|
|
测量端
|
4端对
|
|
显示方式
|
直读， Δ%
|
|
比较器功能
|
上超、下超、损耗不合格、合格分选指示，合格讯响
|
|
工作温度, 湿度 |
0℃ — 40℃, ≤90% RH |
|
电源要求 |
198 V — 242 V AC, 47.5 Hz — 52.5 Hz |
|
功耗 |
≤25 VA |
|
尺寸(W×H×D) |
350 mm×110 mm×340 mm |
|
重量 |
约3.5 kg |
