性能特点
-
良好的测试稳定性
-
抗冲击能力强
-
合理的功能配置
-
固定的输出阻抗，适合陶瓷电容器测量
-
键盘锁定功能
-
RS-232C 接口
-
HANDLER接口
-
可选配操作软件
简要介绍

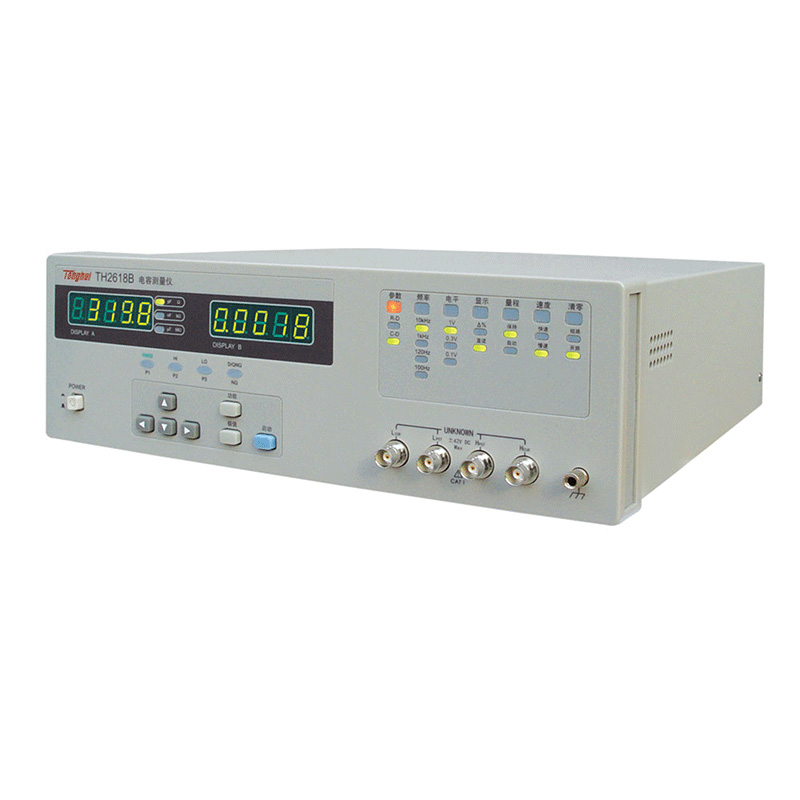

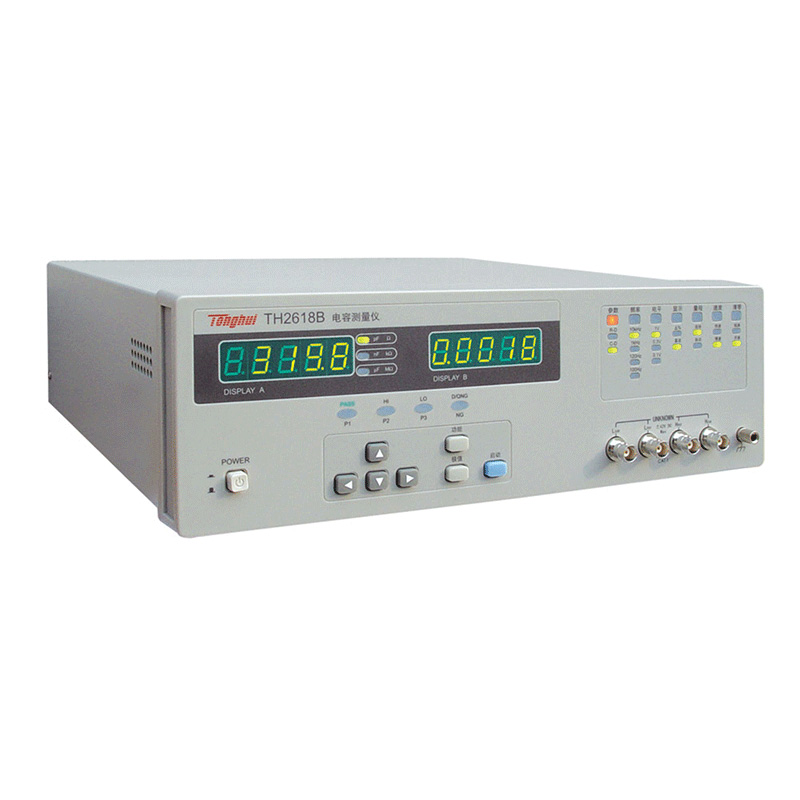

TH2618B是一种精度高、测试范围宽、操作简便、功能完善的电容测量仪。该产品可提供至10 kHz的典型测试频率及四档分选功能，尤其适用于生产线快速测量， 该产品具有强有力的抗冲击保护能力，解决了长期以来电容测量仪冲击保护能力差这一困扰使用者的顽症。完善的HANDLER接口可使方便地使用于元件自动分选系统。
技术参数
|
测试参数
|
C-D,R-D
|
|
测试频率
|
100 Hz、120 Hz、1 kHz、10 kHz
|
|
测试电平
|
0.3 Vrms、1.0 Vrms、0.1 Vrms
|
|
基本准确度
|
0.1%
|
|
显示范围
|
C: 0.01 pF — 99999 μF
D: 0.0001 — 9.999
R: 0.0001 Ω — 99.999 M Ω
△%: 0.01% — 9999%
|
|
测量速度(次/秒)
|
快速: 15, 慢速: 4.5
|
|
等效电路 |
串联，并联 |
|
量程方式
|
自动, 保持
|
|
触发方式
|
内部, 手动, 外部
|
|
清零功能
|
开路，短路清零
|
|
测量端
|
5端
|
|
显示方式
|
直读， Δ%
|
|
输出阻抗
|
30 Ω, 100 Ω 可选
|
|
比较器功能
|
四档分选，P1档讯响或者两档分选，合格讯响
|
|

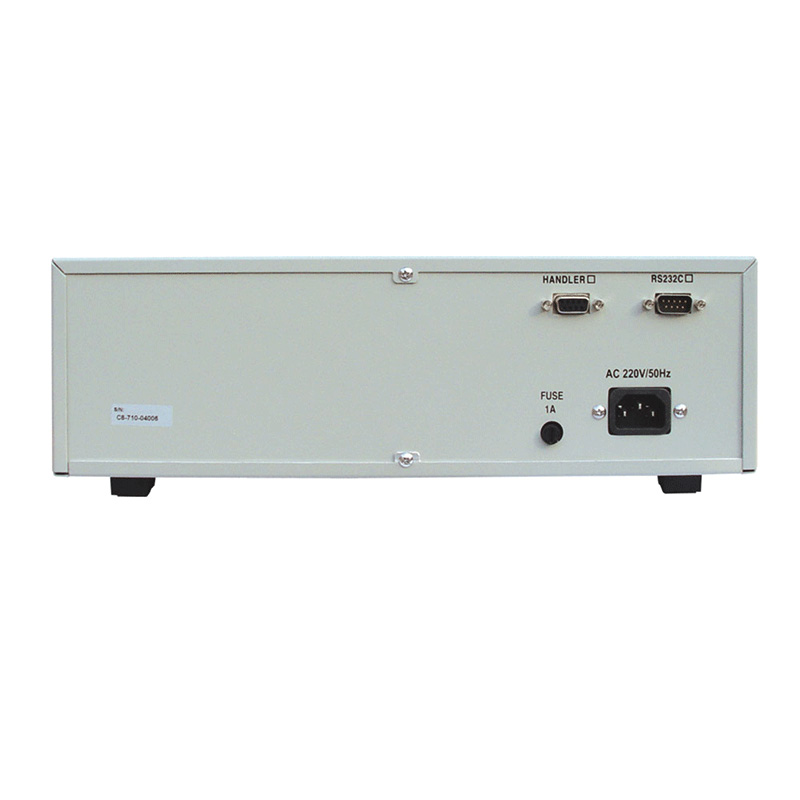

接口
|
RS-232C，HANDLER
|
|
工作温度, 湿度 |
0℃ — 40℃,≤ 90% RH |
|
电源要求 |
198 V — 242 V AC, 47.5 Hz — 52.5 Hz |
|
功耗 |
≤ 25 VA |
|
尺寸(W×H×D) |
350 mm×110 mm×340 mm |
|
重量 |
约3.5 kg |
