| 产品型号： | TDO3062AS |
| 采样系统 |
| 最高实时采样率 | 400Msps |
| 最高等效采样率 | 40Gsps |
| 存储深度 | 单通道2.4Mpts, 双通道1.2Mpts |
| 垂直分辨率 | 8 Bits |
| 采样模式 | 采样、峰值检测、平均 |
| 自动设置 | 自动调节垂直增益(V/div)，水平时基(s/div), 触发方式为“自动” |
| 垂直系统 |
| 通道数 | 2个模拟输入通道，1个外部触发输入通道 |
| 带宽 | 60MHz |
| 输入耦合 | 直流DC、交流AC、接地GROUND |
| 带宽限制(-3dB) | 20MHz |
| 上升时间 | <5.83ns |
| 垂直灵敏度(V/div) | 2mV/div—5V/div 1-2-5进制 |
| 垂直准确度 | 2mV/div, 5mV/div ±4%×读数±0.1格×电压/格+0.5mV;
10mV/div—5V/div ±3%×读数±0.1格×电压/格+1mV；, 10mV/div—5V/div ±3%×读数±0.1格×电压/格+1mV； |
| 垂直偏置范围 | 距屏幕中心 ±8格 |
| 探头衰减系数 | ×1，×10，×100，×1000 |
| 输入阻抗 | 1MΩ||18pF |
| 通道间延迟 | 两个通道刻度和耦合设置相同的时候±150ps |
| 最大输入电压 | 400V（DC+AC峰值，@1MΩ） |
| 探头补偿输出 | 3Vp-p，1kHz |
| 水平系统 |
| 时基范围 | 5ns—50s/div |
| 水平采样模式 | 主时基、延迟扫描、X-Y、滚动 |
| 时基准确度 | ±0.01% |
| | | X-轴输入(水平): 通道2(CH2) Y-轴输入(垂直): 通道1(CH1) | | 60MHz | | ±3° | |
| 触发系统 |
| 触发源 | CH1、CH2、EXT、EXT/5、LINE、交替 |
| 触发方式 | 自动、普通、单次 |
| 触发耦合方式 | DC、AC、低频抑制、高频抑制 |
| 触发模式 | 边沿、脉宽、视频 |
| 触发电平范围 | 内部：距屏幕中心±8格 EXT：± 1.6V EXT/5：± 8V |
| EXT输入阻抗 | 1MΩ||19pF |
| EXT最大输入电压 | 400V（DC+AC峰值，@1MΩ） |
| 信号测量 |
| 电压测量项目 | 最大值、最小值、峰峰值、高端值、低端值、幅值、平均值、均方根值、周期平均、周期均方根、过冲、预冲、 |
| 时间测量项目 | 频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟、相位、X at MAX、X at MIN |
| 数学功能 | A+B,A-B,A×B,FFT(1024 点) |
| 光标测量 | 手动、自动、追踪 |
| 硬件频率计 | 五位，计数可达示波器带宽 |
| 存储与接口 |
| 内部存储 | 10组设置、10组波形 |
| 文件通讯格式 | 设置、波形、BMP位图、CSV文件，通讯文件具有日期、时间特征 |

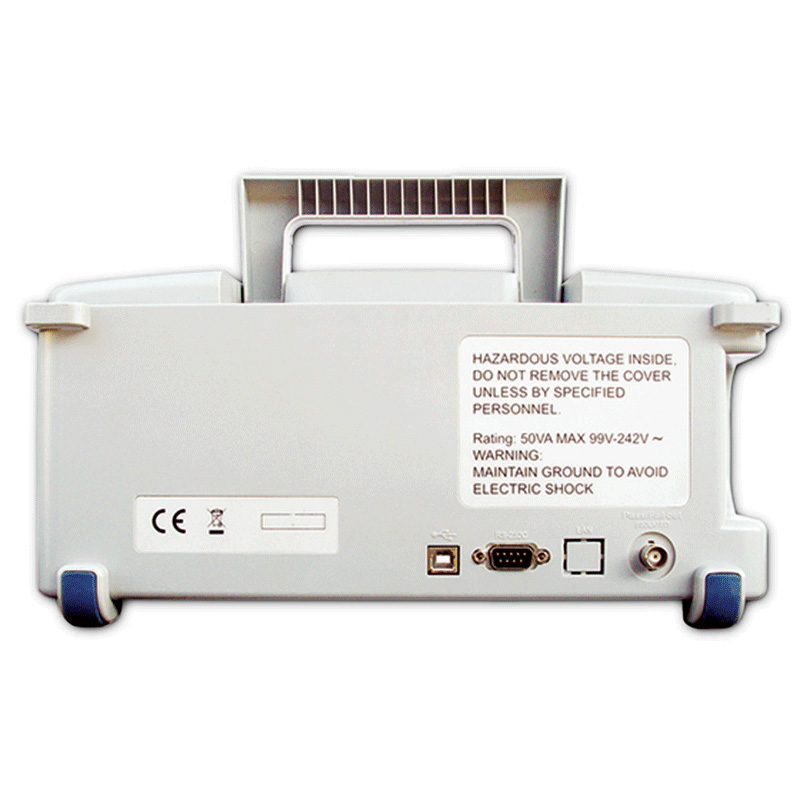

| | | USB HOST（可支持单键直接打印） | | RS232C+PASS/FAIL OUT，GPIB+RS232C+PASS/FAIL OUT | |
| 显示系统 |
| 显示器类型 | STN LCD显示器，对角线145cm(5.7英寸) |
| 分辨率 | 320(水平)×240(垂直) 点阵 |
| 显示颜色 | 24位真彩色 |
| 对比度调节 | 20级 |
| 菜单可选语言 | 简体中文、繁体中文、英文 |
| | | 菜单开： 8格(垂直)×10格(水平) 即 200(垂直)×250(水平)点阵;菜单关： 8格(垂直)×12格(水平) 即 200(垂直)×300(水平)点阵 | | 点 / 矢量 | | （Sinx）/x、线性 | | 关 / 无限 | | YT / XT | |
| 一般技术指标 |
| 工作温度、湿度 | 0°C－40°C,90%RH |
| 电源 | 99V-242V AC，47Hz-440Hz |
| 功耗 | ≤ 50VA |
| 外形体积 | 320mm(W)×156.5mm(H)×123mm(D) |
| 净重量 | 2.8kg |
| 正弦信号特性 |
| | |
| | |
| 幅度特性 |
| 幅度设置范围(50Ω) | 在输出频率≤20MHz，幅度范围为1mVpp--10 Vpp
在输出频率＞20MHz，幅度范围为1mVpp—3.16 Vpp |
| 幅度设置范围 | 在输出频率≤20MHz，幅度范围为2mVpp--20 Vpp
在输出频率＞20MHz，幅度范围为2mVpp—6.32 Vpp |
| 最高分辨率(50Ω) | 1μVp-p |
| 最高分辨率(高阻) | 2μVp-p |
| 幅度误差 | ≤±2%+1mV (频率1KHz正弦波) |
| 幅度稳定度 | ±1 % /4小时 |
| 幅度平坦度(正弦波、方波、脉冲波) | ≤ 5 MHz ±5%
> 5MHz ±10% |
| 幅度平坦度 | ≤ 50 kHz ±5%
> 50kHz ±20% |
| 输出阻抗 | 50Ω |
| AM调制特性 |
| 载波 | 正弦波、方波 |
| 调制波 | 正弦波、方波、三角波等30中常用波形 |
| 调制波频率 | 1mHz--1MHz |
| 调制深度 | 1% ~ 120% |
| FM调制特性 |
| 载波 | 正弦波，方波 |
| 调制波 | 正弦波、方波、三角波等30中常用波形 |
| 调制波频率 | 1mHz--1MHz |
| 调频频偏 | 0.1% ~ 99.9% |
| PWM调制特性 |
| 载波 | 脉冲 |
| 调制波 | 正弦波、方波、三角波等30中常用波形 |
| 调制波频率 | 1mHz--1MHz |
| 宽度偏差 | 1% ~ 99% |
| FSK调制特性 |
| 载波 | 正弦波 |
| 跳变频率 | 1μHz--10MHz |
| 间隔时间 | 1ms~40s |
| PSK调制特性 |
| 载波 | 正弦波 |
| 跳变相位 | 1°~360° |
| 间隔时间 | 1ms~40s |
| DCOM(偏置调制)特性 |
| 载波 | 正弦波、方波 |
| 调制波 | 正弦波，方波，三角波等30种常见波形 |
| 调制波频率 | 1mHz--1MHz |
| 功能描述 | 实现载波和调制波的加法功能 |
| 频率扫描特性 |
| 波形 | 正弦波、方波 |
| 频率范围 | 1μHz--10MHz |
| 扫描类型 | 正向扫描、反向扫描和往返扫描 |
| 扫描时间 | 1ms~500s |
| 突发 (脉冲串)特性 |
| 波形 | 正弦波、方波、三角波等30中常用波形 |
| 计数 | 1~60000个周期 |
| 突发频率 | 1mHz--1MHz |
