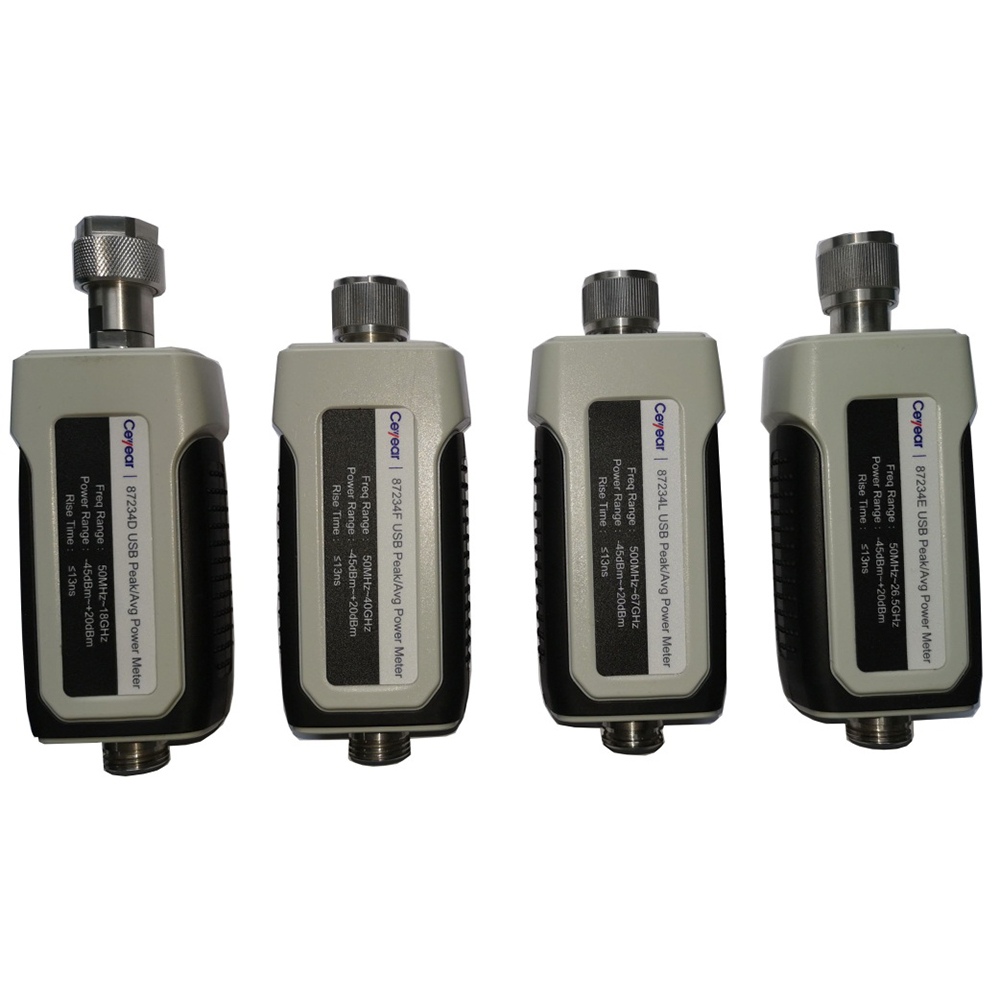

USB峰值/平均功率计87234D/E/F/L
产品编号：17425
产品名称：USB峰值/平均功率计
产品型号：87234D/E/F/L
订货编号：
市场价：
促销价：
状态：
产地：青岛思仪
简要参数：

USB峰值/平均功率计，频率范围：50MHz～18GHz（87234D/26.5GHz（87234E）/40GHz（87234F）/67GHz（87234L），连续波功率动态范围：-45dBm～+20dBm，脉冲功率动态范围：-35dBm～+20dBm，功率测量准确度：0.2dB，上升/下降时间：13ns，最大视频带宽：30MHz，功能特点：优异的动态范围和准确度、CCDF统计分析、快速上升时间和下降时间、内部校零功能。
人气：16

技术规范

技术指标
频率范围	87234D		50MHz～18GHz
	87234E		50MHz～26.5GHz
	87234F		50MHz～40GHz
	87234L		500MHz～67GHz
功率范围	正常模式		-30dBm～+20dBm（50MHz≤f＜500MHz）
			-35dBm～+20dBm（≥500MHz）
	平均模式1		-45dBm～+20dBm
损毁电平	+23dBm（平均功率）
	+30dBm（峰值功率，持续时间＜1us）
上升/下降时间	≤13ns2
采样率	80MSamples/sec，连续采样
视频带宽	≥30MHz
单次捕获带宽	≥30MHz
最小脉冲宽度	50ns
平均功率测量准确度3	87234D		±0.20dB（±4.5%）
	87234E		±0.25dB（±6.0%）
	87234F		±0.30dB（±6.7%）
	87234L		±0.33dB（±7.9%）
最大捕获长度	1s（降频）
	1.2ms（最大采样速率）
最大脉冲重复频率	10MHz
最大驻波比	87234D		1.20（50MHz≤f≤2GHz）
			1.26（2GHz＜f≤18GHz）
	87234E		1.20（50MHz≤f≤2GHz）
			1.26（2GHz＜f≤18GHz）
			1.35（18GHz＜f≤26.5GHz）
	87234F		1.20（50MHz≤f≤2GHz）
			1.26（2GHz＜f≤18GHz）
			1.35（18GHz＜f≤26.5GHz）
			1.50（26.5GHz＜f≤40GHz）
	87234L		1.20（500MHz≤f≤2GHz）
			1.26（2GHz＜f≤18GHz）
			1.35（18GHz＜f≤26.5GHz）
			1.50（26.5GHz＜f≤40GHz）
			1.70（40GHz＜f≤67GHz）
校准不确定度	87234D		4.0%（50MHz≤f≤10GHz）
			4.5%（10GHz＜f≤18GHz）
	87234E		4.2%（50MHz≤f≤1GHz）
			4.5%（1GHz＜f≤18GHz）
			5.3%（18GHz＜f≤26.5GHz）
	87234F		4.2%（50MHz≤f≤1GHz）
			4.5%（1GHz＜f≤18GHz）
			5.3%（18GHz＜f≤26.5GHz）
			5.8%（26.5GHz＜f≤40GHz）
	87234L		4.5%（500MHz≤f≤18GHz）
			5.3%（18GHz＜f≤26.5GHz）
			5.8%（26.5GHz＜f≤40GHz）
			7.0%（40GHz＜f≤67GHz）
连接器	87234D		N-Type(m)
	87234E		3.5mm(m)
	87234F		2.4mm(m)
	87234L		1.85mm(m)
时基和触发
时基		2ns/div～100ms/div
内部触发（典型值）		-20dBm～+20dBm
外部TTL触发输入		＞2.4V（高电平）
		＜0.7V（低电平）
		50Ω（阻抗）
外部TTL触发输出		＞2.4V（高电平）
		＜0.7V（低电平）
		50Ω（阻抗）
触发延迟		±1.0s（最大）
触发释抑		1us～1s
输入和输出
触发输入		兼容TTL电平，MMCX连接器
触发输出		兼容TTL电平，MMCX连接器
视频输出		0～1V，50Ω阻抗，MMCX连接器
程控接口		USB2.0接口，兼容USB-TMC
最大测量速度		每秒50000个读数
产品特征
显示		主控计算机显示器
操作界面语言		中文/英文
电源要求		+5V，500mA
操作温度范围		0°C ~ 50°C
存储温度范围		-40°C ~ +70°C
工作湿度		温度低于10℃时湿度不加控制；温度范围为10℃～30℃时，相对湿度为（5～95）%；温度范围为30℃～40℃时，相对湿度为（5～75）%；温度范围为40℃以上时，相对湿度为（5～45）%；
海拔高度		0～4600m
重量		＜0.3kg
外形尺寸（宽×高×深）		87234D		141.1mm×52.0mm×34.0mm
		87234E		133.9mm×52.0mm×34.0mm
		87234F		124.7mm×52.0mm×34.0mm
		87234L		124.7mm×52.0mm×34.0mm
振动		随机振动：随机振动：频率5 ~ 100Hz，功率谱密度0.015g2/Hz；频率100 ~ 137Hz，斜率-6dB；频率137 ~ 350Hz，功率谱密度0.0075g2/Hz；频率350 ~ 500Hz，斜率-6dB；频率500Hz，功率谱密度0.0039g2/Hz。
可靠性要求		MTBF（q0）≥5000h
建议校准周期		12个月
主控计算机
操作系统		Windows 10 32-bit和64-bit Windows 7 32-bit和64-bit Windows XP、Linux
硬件		处理器：1GHz或更高（推荐2GHz以上）内存：2GB或更高（推荐4GB以上）硬盘空间：1.0GB或更高显示：1280×1024或更高
