频率范围
型号DSG815 9 kHz至1.5 GHz |
| 型号DSG821(A) | 9 kHz至2.1 GHz |
| 型号DSG830 | 9 kHz至3 GHz |
| 型号DSG836(A) | 9 kHz至3.6 GHz |
|
|
频率
频率分辨率 0.01 Hz |
| 设置时间 [1] | < 10 ms（典型值） |
|
|
频段
频段 频率范围 N[2] |
| 1 | f < 227.5 MHz | 0.25 |
| 2 | 227.5 MHz ≤ f < 455 MHz | 0.125 |
| 3 | 455 MHz ≤ f < 910 MHz | 0.25 |
| 4 | 910 MHz ≤ f < 1820 MHz | 0.5 |
| 5 | 1820 MHz ≤ f ≤ 3600 MHz | 1 |
|
|
|
内部参考频率
参考频率 10 MHz |
| 温度范围 0℃至 50℃，基准为 25℃ < 2 ppm |
| 温度稳定度 | 使用选件 OCXO-B08 | < 5 ppb |
|
|
| 老化率 | 使用选件 OCXO-B08 | < 1 ppm/ 年
< 30 ppb/ 年 |
| 频率 | 10 MHz |
| 内部参考频率输出 | 电平 | +5 dBm 至 +10 dBm |
| 频率 | 10 MHz |
| 外部参考频率输入 | 电平 | 0 dBm 至 +10 dBm |
| 最大偏差 | ±5 ppm |
|
|
| 频率扫描 步进扫描（等间隔或对数间隔的频率步进） |
| 扫描方式扫描模式 | 列表扫描（以任意频率为步进的列表）单次，连续 |
| 扫描范围 | 满频率范围内 |
| 扫描形状 | 三角波，锯齿波 |
| 步进变化 | 线性或对数 |
|
|
| 扫描点数驻留时间 | 步进扫描
列表扫描 | 2 至 65535
1 至 6001 |
| 20 ms 至 100 s |
|
| 触发方式 | 自动，按键触发，外部触发，总线触发（USB，LAN） |
|
|
| 频谱纯度 [3] CW 模式，1 MHz ≤ f ≤ 3.6 GHz， 输出电平 ≤ +13 |
| 谐波 | dBm
CW 模式，输出电平> -10 dBm，载波偏移> 10 kHz | < -30 dBc |
| 非谐波 | 100 kHz ≤ f ≤ 1.5 GHz < -60 dBc，< -70 dBc（典型值） |
| 1.5 GHz < f ≤ 3.6 GHz | < -54 dBc，< -64 dBc（典型值） |
| CW 模式，载波偏移= 20 kHz，1 Hz 测量带宽 |
|
| 单边带相位噪声 [4] | 100 kHz ≤ f ≤ 1.5 GHz < -105 dBc/Hz， < -112 dBc/Hz（典型值） |
| 1.5 GHz < f ≤ 3.6 GHz | < -99 dBc/Hz，< -106 dBc/Hz（典型值） |
| CW 模式，f = 1 GHz，有效值 |
|
| 剩余调频 | 0.3 kHz 至 3 kHz < 10 Hz rms，< 5 Hz rms（典型值） |
| 0.03 kHz 至 20 kHz | < 50 Hz rms，< 10 Hz rms（典型值） |
|
|
| 设置范围 指标电平范围 设置范围 |
| 9 kHz ≤ f < 100 kHz |
| +5 dBm |
| 最大输出电平 [1] | 100 kHz ≤ f ≤ 3.6 GHz | +13 dBm | +20 dBm |
| 9 kHz ≤ f ≤ 100 kHz |
| -110 dBm |
| 最小输出电平设置分辨率 | 100 kHz < f ≤ 3.6 GHz | -110 dBm | -110 dBm |
| 0.01 dB |
|
|
|
|
| 绝对电平不确定度 温度范围 20℃至 30℃ |
| 电平不确定度 VSWR[2] | +13 dBm 至 -60 dBm -60 dBm 至 -110 dBm |
| 9 dB， | 1 dB， |
100 kHz ≤ f ≤ 3.6 GHz
1 MHz ≤ f ≤ 3.6 GHz | ≤ 0.5（典型值）
< 1.8（典型值） | ≤ 0.7（典型值） |
|
|
|
电平设置
设置时间 [3] 固定频率，温度范围 20℃至 30℃ ≤ 5 ms（典型值） |
|
|
|
| 最大反向功率 最大直流电压 50 V |
| 最大反向功率 | 1 MHz < f ≤ 3.6 GHz | 1 W |
|
|
| 电平扫描 步进扫描（等间隔电平步进） |
| 扫描方式扫描模式 | 列表扫描（以任意电平为步进的列表）单次，连续 |
| 扫描范围 | 满幅度范围内 |
| 扫描形状 | 三角波，锯齿波 |
| 步进变化 | 线性 |
| 步进扫描 2 至 65535 |
| 扫描点数驻留时间 | 列表扫描 | 1 至 6001 |
| 20 ms 至 100 s |
|
| 触发方式 | 自动，按键触发，外部触发，总线触发（USB，LAN） |
内部调制源（LF）
波形 正弦波，方波 |
| 正弦波 DC 至 200 kHz |
| 频率范围分辨率 | 方波 | DC 至 20 kHz |
| 0.01 Hz |
|
| 频率误差 | 与射频参考源相同 |
| AC 0 至 3 V |
| 电压范围 电压分辨率 | DC | p
-3 V 至 3 V |
| 2 mV |
|
|
|
调制[1]
同时调制 |
|
| 幅度调制 | 幅度调制
- | 频率调制
○ | 相位调制
○ | 脉冲调制（选件）
△ | I/Q 调制（选件）
× |
| 频率调制 | ○ | - | × | ○ | ○ |
| 相位调制 | ○ | × | - | ○ | ○ |
| 脉冲调制（选件） | △ | ○ | ○ | - | ○ |
| I/Q 调制（选件） | × | ○ | ○ | ○ | - |
|
|
|
|
|
|
| 注： ○：兼容； ×：不兼容； △：兼容（但打开脉冲调制，将降低幅度调制性能） |
幅度调制
调制源 内部，外部 |
| 调制深度 [2] | 0% 至 100% |
| 分辨率 | 0.1% |
| 设置不确定性 |
|
| 失真 | fmod = 1 kHz
f = 1 kHz，m < 30%，电平= 0 dBm | < 设置值× 4% + 1%
< 3%（典型值） |
| 调制频率响应 | mod
m < 80%，DC/10 Hz 至 100 kHz | < 3 dB（标称值） |
|
|
|
频率调制
调制源 内部，外部 |
| 最大偏移 | N × 1 MHz（标称值） |
| 分辨率 | < 偏移的 0.1% 或 1 Hz，取两者间的较大者（标称值） |
| 设置不确定性 | fmod = 1 kHz，内调制 < 设置值× 2% + 20 Hz |
| 失真 | f = 1 kHz，偏移= N × 50 kHz | < 2%（典型值） |
| 调制频率响应 [3] | mod
DC/10 Hz 至 100 kHz | < 3 dB（标称值） |
|
|
|
相位调制
调制源 内部，外部 |
| 最大偏移 | N × 5 rad（标称值） |
| 分辨率 | < 偏移的 0.1% 或 0.01 rad，取两者间的较大者（标称值） |
| 设置不确定性 | fmod = 1 kHz，内调制 < 设置值× 1% + 0.1 rad |
| 失真 | f = 1 kHz，偏移= N × 5 rad | < 1%（典型值） |
| 调制频率响应 [4] | mod
DC/10 Hz 至 100 kHz | < 3 dB（标称值） |
|
|
|
脉冲调制（选件 DSG800-PUM）
调制源 外部，内部 |
| 通断比 | 100 kHz ≤ f < 3.6 GHz > 70 dB |
| 上 升 / 下 降 时 间 |
|
|
| （10%/90%）脉冲重复频率 | < 50 ns
DC 至 1 MHz |
|
|
脉冲发生器（选件 DSG800-PUM）
脉冲形式 单脉冲，脉冲序列（选件 DSG800-PUG） |
| 设置范围 40 ns 至 170 s |
| 脉冲周期 | 分辨率 | 10 ns |
| 设置范围 | 10 ns 至（170 s - 10 ns） |
| 脉冲宽度 | 分辨率 | 10 ns |
| 设置范围 | 10 ns 至 170 s |
| 触发延迟触发方式 | 分辨率 | 10 ns |
| 自动，外触发，外部门控，按键触发，总线触发（USB | ，LAN） |
|
|
脉冲串发生器（选件 DSG800-PUG）
脉冲串发生器 脉冲数 1 至 2047 |
| 通断时间范围 | 20 ns 至 170 s |
| 脉冲重复次数 | 1 至 256 |
I/Q调制（仅DSG821A、DSG836A支持）
载波频率范围 DSG821A 50 MHz ≤ f ≤ 2.1 GHz |
| 调制源 | DSG836A | 50 MHz ≤ f ≤ 3.6 GHz |
| 外部，内部 |
|
| 外部调制 |
| 带宽（RF）载波抑制[5] | 基带（I或Q） ≤ 60 MHz（标称值） |
| RF（I + Q） | ≤ 120 MHz（标称值） |
| 内部调制 |
|
| 基带（I或Q） ≤ 30 MHz（标称值） |
| RF（I + Q） | ≤ 60 MHz（标称值） |
| ≥ 40 dBc（典型值） |
|
| 镜像边带抑制[5,6] | ≥ 40 dBc（典型值） |
| VSWR < 1.5 |
| 外部I/Q输入内部调制 |
|
|
| 满量程输入 |  I 2 Q 2 0.5Vrms |
EVM[5]
外部调制 | 1≤6Q+4AMdB，根m余弦滤波器（α = 0.22），4 MSps，输出电平
Q4PdSBK，根余弦滤波器（α = 0.22），4 MSps，输出电平 ≤ | ≤ 2%rms（典型值） |
| + m | ≤ 2%rms（典型值） |
EVM[5]
ACPR | CMDHMz，A12800000至/11x9E0V0-DM0H，1z，.2输28出8电平Mc≤ps+，4频d率B：m800至900 | ≤ 2%rms（典型值）
≥ 70 dB |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
I/Q基带发生器（仅DSG821A、DSG836A支持）
输出阻抗 50 Ω（标称值） |
| 设置范围 0.02 V 至1.5 V |
| 输出电压 | 分辨率 | 1 mV p p |
| ≤ 10 MHz | < 0.5 dB（标称值） |
| 频率响应 | 参考1 MHz | ≤ 30 MHz | < 1 dB（标称值） |
| ≤ 10 MHz | < 0.1 dB（标称值） |
| I/Q失衡 SFDR | 幅度 | ≤ 30 MHz | < 0.2 dB（标称值） |
| ≤ 10 MHz | 200 ps（标称值） |
| 非线性相位正弦波 | ≤ 30 MHz | 500 ps（标称值） |
| ≤ 30 MHz | > 50 dB（标称值） |
| 波形长度 |
| 1至16 M采样点（以1个采样点为步进） |
| 波形存储器 | 分辨率 | 14 bits |
| 加载时间（1 M采样点） | < 10 s[7（] 标称值） |
| 非易失性存储器 | 96 MB（标称值） |
| 设置范围 | 1 kHz至50 MHz |
| 采样率 | 分辨率 | 0.01 Hz |
| 触发方式 | 自动，按键触发，外部触发，总线触发（USB，LAN） |
| 触发 | 工作方式 | 重触发，手动触发，手动重触发，单次 |
| 外部触发延迟 |
|
| 设置范围 0至（216 - 1） |
| 分辨率 | 1 |
| 外部触发抑制 |
|
| 设置范围 0至（216 - 1） |
| 分辨率 | 1 |
| 外部触发脉宽 | > 20 ns（标称值） |
|
|

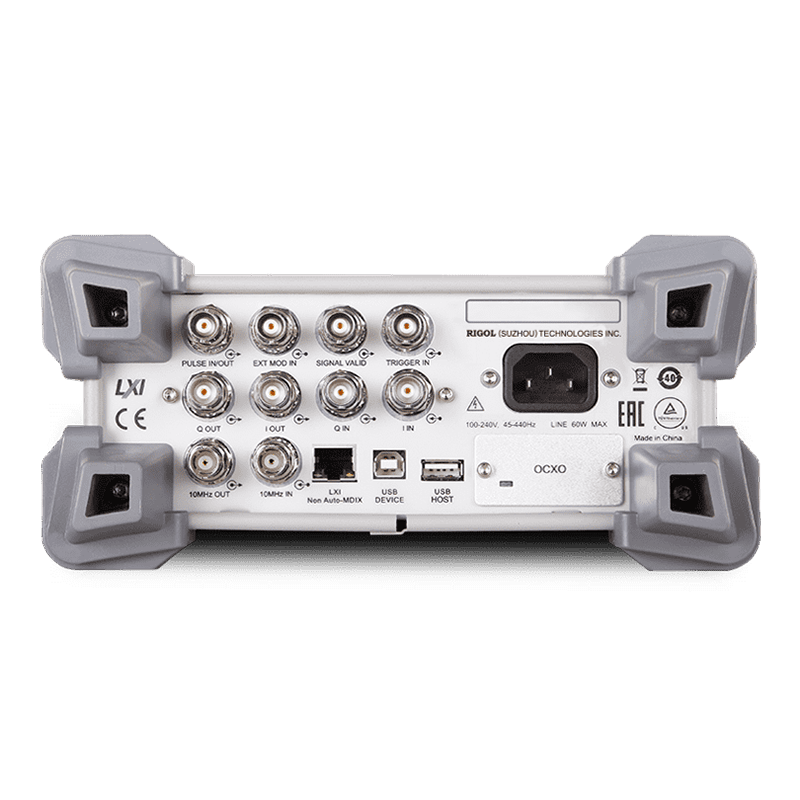

| 输入和输出 |
| 前面板连接器 阻抗 50 Ω（标称值） |
| RF 输出 | 连接器 | N 型阴头 |
| 阻抗 | 50 Ω（标称值） |
| 内部调制发生器（LF）输出 | 连接器 | BNC 阴头 |
|
|
| 后面板连接器 阻抗 1 kΩ（标称值） |
| 外部触发输入 | 连接器 | BNC 阴头 |
| 触发电压 | 3.3 V TTL 电平 |
| 连接器 | BNC 阴头 |
| 信号有效输出 | 输出电压 | 0 V/3.3 V（标称值） |
| 阻抗 | 50 Ω（标称值） |
| 脉冲输入或输出 | 输入 / 输出电压 | 0 V/3.3 V（标称值） |
| 阻抗 | 100 kΩ/600 Ω/50 Ω（标称值） |
外部调制信号输入
10MHz 输入（外部频率参考输入） | 耦合方式 | AC/DC |
| 灵敏度 | 对于指定的调制深度或偏移为 1 V 峰峰值（标称值） |
| 连接器 | BNC 阴头 |
| 阻抗 | 50 Ω（标称值） |
| 10MHz 输出（外部频率参考输出） | 连接器 | BNC 阴头 |
| 阻抗 | 50 Ω（标称值） |
| I/Q 基带输入 / 输出信号 | 连接器 | BNC 阴头 |
| 阻抗 | 50 Ω（标称值） |
| （仅 DSG821A/DSG836A 支持） | 连接器 | BNC 阴头 |
|
|
| 后面板通信接口 连接器 A 插头 |
| USB 主控端 | 协议 | 2.0 版 |
| 连接器 | B 插头 |
| USB 设备端 LAN | 协议 | 2.0 版 |
| LXI Core 2011 Device | 10/100Base，RJ-45 |
显示
类型 TFT LCD |
| 分别率 | 320（RGB）× 240 |
| 尺寸 | 3.5 英寸 |
|
|
大规模存储
大规模存储 Flash 非易失存储器（内部存储）；U 盘（不附带 U 盘） |
| 数据存储空间 | Flash 非易失存储器（内部存储） 96 MB（标称值） |
|
|
|
电源
输入电压范围，AC 100 V 至 240 V（标称值） |
| AC 频率范围 | 45 Hz 至 440 Hz |
| 功耗 | 全部选件工作 50 W（典型值），最大值为 60 W |
|
|
|
| 电磁兼容和安全 CE |
| 认证证书 | cTUVus |
| EAC |
| 符合或EM优C于指I令EC（612302164-/13：0/2E0U1）3/，EN61326-1：2013 Group 1 Class A 标准的要求 |
| 电磁兼容（EMC） | CISPR 11/EN 55011 |
| IEC 61000-4-2:2008/EN 61000-4-2 ±4.0 kV（接触放电），±8.0 kV（空气放电） |
| 0 MHz 1 GHz |
| IEC 61000-4-3:2002/EN 61000-4-3 IEC 61000-4-4:2004/EN 61000-4-4 | 31 V/m（21.04 GHz 至 2.G7HGzH）z）
1 kV 电源线 |
| 0.k5 kV（相 - 中性点电压） |
| IEC 61000-4-5:2001/EN 61000-4-5 IEC 61000-4-6:2003/EN 61000-4-6 | 1 kV（中相性- 地点电- 压地电）压）
3 V，0.15-80 MHz |
| IEC 61000-4-8:2009 | 3 A/m（50 Hz， 60 Hz） |
| 电0%压U跌T落du：ring half cycle |
| IEC 61000-4-11:2004/EN 61000-4-11 | 07短%0时%UUTT电dduurirningg12c5ycyecles
0% U断T du：ring 250 cycles |
| 安全规范 | 符IEC合6：1010-1:2010 (Third Edition)/EN 61010-1:2010,
UL 61010-1:2012 R4.16 and CAN/CSA-C22.2 NO. 61010-1-12+ GI1+ GI2 |
| 环境 工作温度范围 0℃至 50℃ |
| 温度 | 存储温度范围 | -20℃至 70℃ |
| 0℃至 30℃ | ≤ 95% 相对湿度 |
| 湿度海拔 | 30℃至 40℃ | ≤ 75% 相对湿度 |
| 40℃至 50℃ | ≤ 45% 相对湿度 |
| 操作高度 | 3000 米以下 |
|
|
|
| 尺寸 261.5 mm × 112 mm × 318.4 mm |
| （宽× 高× 深） | （10.30 英寸× 4.41 英寸× 12.54 英寸） |
| 重量 4.2 kg（9.3 Ib） |
|
|
校准间隔
推荐校准间隔 18 个月 |
|
|
| 说明
射频信号源，9 kHz 至 1.5 GHz | 订货号
DSG815 |
| 型号 | 射频信号源，9 kHz 至 2.1 GHz | DSG821 |
| 射频信号源，9 kHz 至 2.1 GHz，标配 IQ 调制 | DSG821A |
| 射频信号源，9 kHz 至 3 GHz | DSG830 |
| 射频信号源，9 kHz 至 3.6 GHz | DSG836 |
| 射频信号源，9 kHz 至 3.6 GHz，标配 IQ 调制 | DSG836A |
| 快速指南（印刷版） | - |
| 标配附件 | 电源线 | - |
| 脉冲调制，脉冲发生器 | DSG800-PUM |
| 选件 | 脉冲序列发生器 | DSG800-PUG |
[1]
高稳时钟参考 | OCXO-B08 |
| 机架安装套件（适用于单台仪器） | RM-1-DG1000Z |
| 机架安装套件（适用于双台仪器） | RM-2-DG1000Z |
|
|
