性能特点
经济的价格
操作及维护方便
3 1/2 位数字显示
调零、校准方便
测试端开路指示
简要介绍

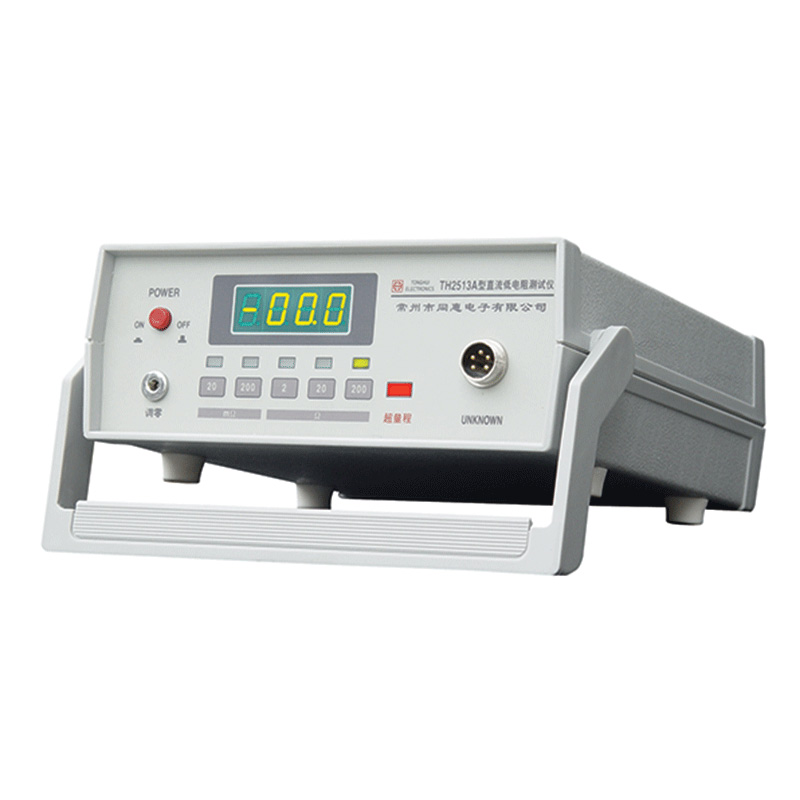

TH2513A型为3 1/2 位数字显示的直流低电阻测试仪。量程范围为 20 mΩ — 200 Ω,100 μA — 1 A 测试电流。适用于小型变压器及电感线圈铜阻,继电器接触电阻,开关,接插件接触电阻,导线电阻,元件焊点接触电阻,印制板线条及焊孔电阻,金属探伤等。
技术参数
准确度 |
0.3%读数 ± 1个字 |
量测范围 |
0.01 mΩ — 200 Ω |
量程 |
20 mΩ |
200 mΩ |
2 Ω |
20 Ω |
200 Ω |
测试电流 |
1 A |
100 mA |
10 mA |
1 mA |
100 μA |
读数分辨率 |
10 μΩ |
100 μΩ |
1 mΩ |
10 mΩ |
100 mΩ |
测量速度 |
2 次/秒 |
测量端 |
5端 |
显示方式 |
3 1/2位LED 显示 |
开路电压 |
≤5 V |
量程方式 |
手动 |
工作温度, 湿度 |
0℃ — 40℃, ≤90% RH |
电源要求 |
198 V— 242 V AC, 47.5 Hz— 52.5 Hz |
功耗 |
≤ 10 VA |
尺寸(W×H×D) |
230 mm×80 mm×232 mm |
重量 |
约1.5 kg |
